Поставщик
|
Edmund Optics |
|
Артикул
|
66-495 |
|
Тип транслятора
|
вертикальные |
|
Тип движения
|
Linear (Z) |
|
Конструкция
|
Aluminium Stage |
|
Система направляющих
|
Crossed Roller Bearing |
|
Тип
|
English |
|
Центральное отверстие
|
¼ |
|
Монтажная резьба
|
-20 |
|
Размер платформы (дюймы)
|
(1) ¼ |
|
Размер платформы (мм)
|
-20, (8) 2-56 |
|
Тип привода
|
1.18 x 1.18 |
|
Шаг винта (мм)
|
30 x 30 |
|
Ход (мм)
|
English Micrometer |
|
Точность прямой линии (мкм)
|
0.635 |
|
Грузоподъемность (кг)
|
5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
3 |
Описание

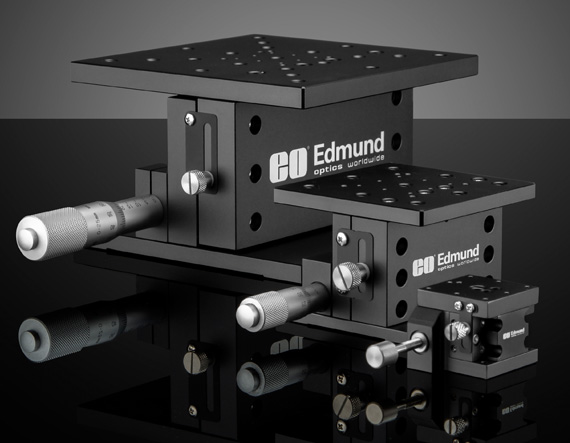

Вертикальный транслятор 66-495 с размерами платформы 30 x 30 мм — компактный подъёмный столик в английском исполнении с микрометрическим винтом. Он рассчитан на точное позиционирование небольших компонентов: миниатюрных оптических элементов, волоконных разъёмов, фотодетекторов, малых образцов. Небольшой размер позволяет интегрировать транслятор в плотные оптические сборки, где каждые миллиметры по площади имеют значение.
Микрометрический привод обеспечивает плавный, контролируемый ход и позволяет reproducibly возвращаться к заданной высоте. Английские отверстия и резьбы упрощают монтаж на дюймовых стойках и базах. Такой модуль часто используют как локальный подъёмник внутри более крупной системы, когда одна из частей установки требует отдельной тонкой настройки по высоте.
Характеристики
- Наименование: Вертикальный транслятор, размер: 30 x 30 мм, английский, микрометрический винт
- Бренд: Edmund Optics
- Артикул: 66-495
- Размер платформы: 30 x 30 мм
- Исполнение: английская система отверстий
- Тип привода: микрометрический винт
- Степень свободы: вертикальное перемещение (ось Z)
Отрасли применения
- Точные оптические и волоконно-оптические эксперименты
- Лабораторные модули для выравнивания детекторов и небольших образцов
- Сборка компактных исследовательских и OEM-систем
