Поставщик
|
Edmund Optics |
|
Артикул
|
16-772 |
|
Типы изделий
|
объективы |
|
Типы объектива
|
сканирующие |
|
Wavelength Range (nm)
|
1030 - 1080 |
|
Scan Field Diameter (mm)
|
239 |
|
Damage Threshold, CW
|
5.0 MW/cm2 |
|
Damage Threshold, Pulsed
|
5.0 J/cm2 * (τ/[ns]) 0.30 |
|
Scan Angle (°)
|
53.2 |
|
Scan Field (mm)
|
169 x 169 |
|
Type
|
JENar F-Theta |
|
Working Distance (mm)
|
291 |
|
Flange Distance (mm)
|
336 |
|
Focus Size Diameter, 1/e² (μm)
|
24 |
|
Focal Length FL (mm)
|
255.00 |
|
Manufacturer
|
Jenoptik |
|
Maximum Diameter (mm)
|
119.8 +0/-0.2 |
|
Model Number
|
017700-017-26 |
|
Mounting Threads
|
M85 x 1 |
|
Protective Window
|
#17-684: One Included |
|
Telecentricity (°)
|
F-Theta Only: 14.3With Scanner: 15 |
|
GDD Specification (fs2)
|
3670 |
|
Weight (g)
|
1400 |
|
Input Beam Diameter, 1/e2 (mm)
|
20 |
|
Maximum Length (mm)
|
65.3 |
|
RoHS
|
Compliant |
Product Family Description
- Ideal for High-Precision Material Processing and Laser Scanning Applications
- Large Scan Fields Up to 320mm x 320mm
- Wide Range of Focal Lengths from 53mm - 420mm
- Jenoptik JENar™ Silverline™ F-Theta Scanning Lenses Also Available

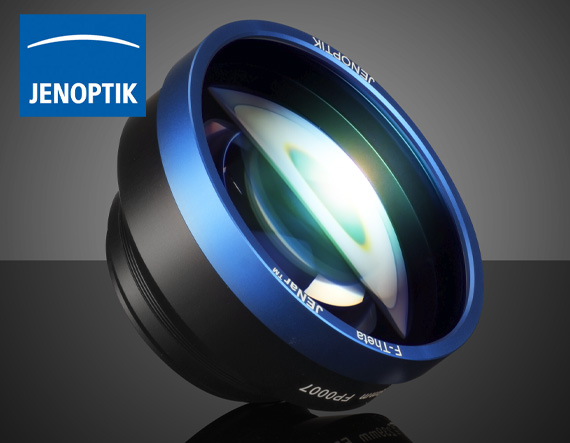

Jenoptik JENar™ F-Theta Scanning Lenses are designed to provide flat field at the image plane of scanning systems and are used in conjunction with galvanometers, beam expanders, and laser sources. These F-Theta lenses feature a wide range of focal lengths and large scan fields. Optimized for common Nd:YAG, Yb:doped, and fiber laser sources, these lenses are available in wavelength ranges of 355nm, 515-540nm, and 1030-1080nm. With their patented stackable mounting technology, these lenses compensate for thermal stresses and improve the stability of the optical components, ensuring high-precision adjustment and position control in OEM systems. Jenoptik JENar™ F-Theta Scanning Lenses are ideal for high-precision laser material processing and laser scanning applications.
Contact us if your application requires Jenoptik JENar™ F-Theta Scanning Lenses or Jenoptik JENar™ Silverline™ F-Theta Scanning Lenses not shown on our website.
