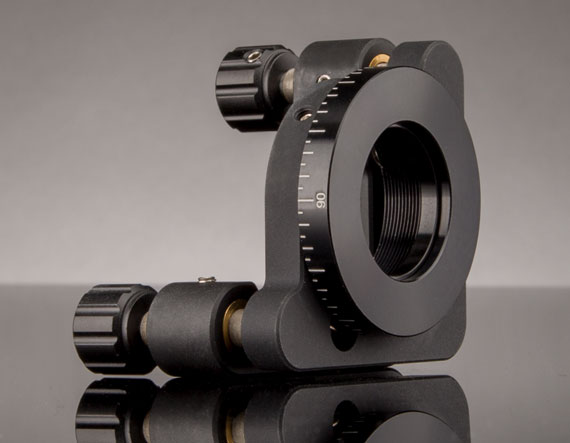

Прецизионный кинематический держатель с возможностью вращения для круглой оптики диаметром 25–25,4 мм. Конструкция сочетает высокоточную регулировку по наклону (tip/tilt) с помощью двух винтов и непрерывное вращение оптического элемента на 360° вокруг оптической оси. Держатель подходит для установки поляризаторов, зеркал, фильтров и других элементов среднего диаметра в лабораторных и промышленных оптических системах.
Назначение
- Точная установка и юстировка круглой оптики диаметром 25–25,4 мм (поляризаторы, зеркала, фильтры, пластинки).
- Регулировка наклона (tip/tilt) и ориентации оптического элемента одновременно в одном узле.
- Интеграция в лабораторные и промышленные оптические стенды, где требуется как кинематика, так и свободное вращение оптики.
Ключевые особенности
- Кинематическая схема с 2 регулировочными винтами: независимая точная подстройка по двум углам наклона.
- Непрерывное вращение 360°: оптический элемент может свободно вращаться вокруг оптической оси, что удобно при настройке угла поляризации или ориентации оптической поверхности.
- Диапазон тонкого наклона: типично около ±5° по каждому направлению (tip и tilt) – достаточно для юстировки в большинстве лабораторных схем.
- Точная и плавная регулировка: мелкий шаг регулировочных винтов обеспечивает стабильную подстройку без рывков.
- Равномерный прижим оптики: элемент фиксируется прижимным кольцом или зажимным винтом, что предотвращает смещение при вращении и наклоне.
- Резьбовой интерфейс: внутренняя резьба формата монтажной системы производителя (совместима с тубусами и аксессуарами Edmund Optics соответствующего размера).
- Возможность установки на стойку: корпус держателя имеет отверстия под крепёж к оптическим стойкам через базу или переходники.
- Жёсткий металлический корпус: алюминиевые детали и стальные винты обеспечивают стабильность и долговечность.
Технические характеристики
- Производитель: Edmund Optics.
- Артикул: 36-635.
- Тип изделия: Rotation Kinematic Mount, регулируемый держатель (rotary + tip/tilt).
- Тип оптики: круглая.
- Размер совместимой оптики: 25–25,4 мм по диаметру.
- Полезная апертура: близка к диаметру устанавливаемого элемента, с небольшим уменьшением из-за оправы.
- Число регулировочных винтов: 2 (tip/tilt).
- Диапазон наклона: примерно ±5° по каждому из двух направлений.
- Диапазон вращения: 0–360° (грубое вращение вокруг оптической оси).
- Тип привода наклона: тонкошагающие винты (precision adjustment screws).
- Материал корпуса: анодированный алюминий, винты – из стали.
Типичные области применения
- Узлы настройки поляризаторов и волновых пластинок диаметром 25–25,4 мм.
- Кинематическая юстировка зеркал, фильтров и других оптических элементов в лазерных и измерительных стендах.
- Компактные модули, где требуется совмещение вращения оптики и точной угловой регулировки в одном держателе.
