Поставщик
|
Edmund Optics |
|
Артикул
|
15-292 |
|
Тип системы
|
трансляторы |
|
Смещение
|
20 мм |
|
Тип транслятора
|
вертикальные |
|
Тип товара
|
Системы позиционирования |
|
Тип движения
|
Linear (Z) |
|
Система направляющих
|
Ball Bearing |
|
Тип привода
|
Stepping Motor |
|
Тип двигателя
|
2-Phase Stepper |
|
Тип
|
Metric |
|
Размер платформы (мм)
|
64 x 64 |
|
Ход (мм)
|
20 |
|
Высота (мм)
|
55 Retracted, 75 Extended |
|
Скорость (мм / с)
|
Max: 48 |
|
Ток (мА)
|
1500 |
|
Точность (мкм)
|
50, Unidirectional |
|
Разрешение (мкм)
|
0.09525 |
|
Люфт (мкм)
|
< 35 |
|
Ручное управление
|
Да |
|
Рабочая температура (° C)
|
0 to 50 |
|
Осевая нагрузка (Н)
|
200 (Peak) |
|
Грузоподъемность (Н)
|
100 (Centered Load) |
|
Грузоподъемность (кг)
|
10 |
|
Вес (кг)
|
0.57 |
|
Примечание
|
Requires 24-48 VDC Power supply and Connecting cable, Features Integrated Controller |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание семейства продуктов
- Совместимость с высокоточными моторизованными предметными столиками Zaber™ в конфигурации XYZ.
- 20 мм хода со скоростью до 48 мм/с
- Грузоподъемность 10 кг, пиковое усилие 20 кг
- Блок питания и кабель для передачи данных продаются как отдельные аксессуары

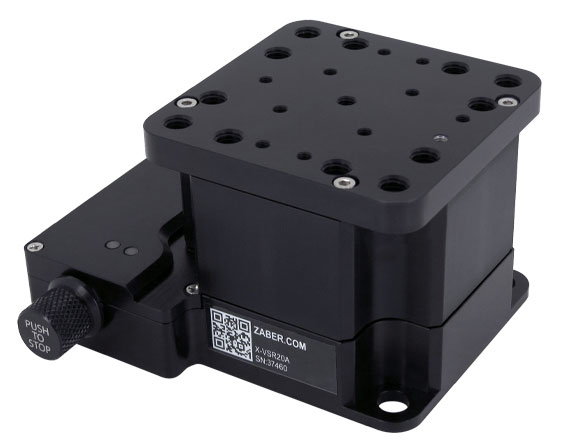

Вертикальный транслятор Zaber™ представляет собой платформу с шаговым приводом, которая может поднимать грузы весом до 10 кг с ходом 20 мм и скоростью, достигающей 48 мм/с. Вертикальный транслятор Zaber™ имеет высоту всего 55 мм в закрытом состоянии, что упрощает интеграцию системы и позволяет устанавливать его на высокоточные моторизованные столики Zaber™ для обеспечения XYZ-перемещения. Стадия вертикального перемещения может управляться компьютером или встроенным контроллером и потенциометром. Верхняя монтажная поверхность совместима с M6 и M3, а нижняя поверхность может быть закреплена с помощью компонентов M6 или ¼-20.
Примечание. Блок питания 24–48 В постоянного тока и кабели для передачи данных продаются в качестве аксессуаров.
