Поставщик
|
Edmund Optics |
|
Артикул
|
37-958 |
|
Перемещение
|
0.5" |
|
Тип движения
|
Линейная (X) |
|
Конструкция
|
Алюминиевая платформа |
|
Система направляющих
|
Подшипник |
|
Тип
|
Дюймовая резьба |
|
Размер платформы (дюймы)
|
1.75 x 1.75 |
|
Размер платформы (мм)
|
44.4 x 44.4 |
|
Высота (дюймы)
|
0.75 |
|
Высота (мм)
|
19.1 |
|
Тип привода
|
Метрический микрометр |
|
Ориентация привода
|
Боковая |
|
Ход (мм)
|
13 |
|
Градация (мм)
|
0.01 |
|
Примечание
|
Сквозное отверстие |
|
Точность прямой линии (дюймы)
|
0.00008/дюйм хода |
|
Грузоподъемность, нормальная (фунты)
|
25 |
|
Вес (фунты)
|
0.5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
10 |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
5 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
Описание

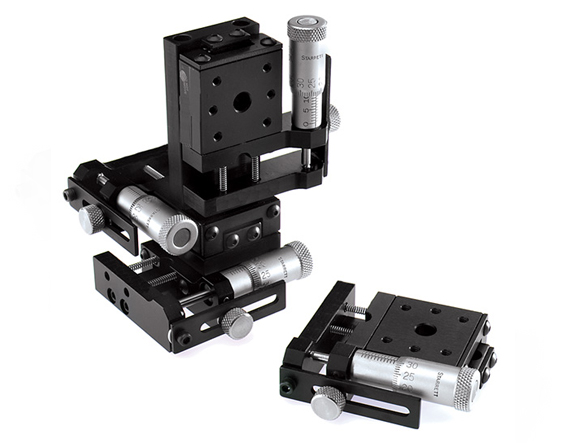

Система позиционирования на шариковых подшипниках Edmund Optics, артикул 37-958, обеспечивает плавное и повторяемое линейное перемещение за счёт прецизионных направляющих на шариковых подшипниках. Конструкция рассчитана на работу в исследовательских и промышленных оптических установках, где важны высокая жёсткость, минимальный люфт и возможность точной микрометрической юстировки. Благодаря компактным габаритам и стандартам крепления система легко интегрируется в существующие оптомеханические комплексы.
Система позиционирования на шариковых подшипниках, дюймовые стандарты, перемещение: 13 мм, метрический микрометр, винт сбоку, сквозное отверстие, размер платформы: 1.75 x 1.75 мм, Edmund Optics использует микрометрический узел для тонкой регулировки положения платформы. Установка может поставляться с винтом на торце или сбоку и со сквозным отверстием или сплошным верхом, что позволяет подобрать оптимальную конфигурацию под задачу. Платформа допускает монтаж держателей оптики, образцов, датчиков и других узлов, а шариковые направляющие обеспечивают стабильное перемещение без заеданий даже при длительной эксплуатации.
Характеристики
- Тип направляющих: шариковые подшипники для минимального трения и высокої плавности хода
- Диапазон перемещения: согласно спецификации модели (см. наименование)
- Орган управления: дюймовый или метрический микрометр/винт точной регулировки
- Конфигурация платформы: сквозное центральное отверстие или сплошной верх
- Размер рабочей платформы: в соответствии с указанием в наименовании
- Материал корпуса: анодированный алюминий с высокой жёсткостью
- Совместимость: стандартные метрические и дюймовые оптомеханические стойки и крепления
Отрасли применения
- Лазерные системы: юстировка зеркал, линз и оптических модулей вдоль луча
- Спектроскопия: позиционирование кювет, датчиков и входных щелей спектрометров
- Микроскопия: прецизионное перемещение образцов, объективов и осветителей
- Интерферометрия: сканирование оптического пути и настройка плеч интерферометра
- Волоконная оптика: совмещение торцов волокон, коллимирующих линз и разъёмов
- Метрология и контроль качества: сканирование поверхности изделий, измерение профилей
- Научные исследования и R&D: любые оптические эксперименты, требующие точного линейного позиционирования.
