Поставщик
|
Edmund Optics |
|
Артикул
|
66-506 |
|
Тип транслятора
|
вертикальные |
|
Тип движения
|
Линейный (Z) |
|
Конструкция
|
Алюминиевая плата |
|
Система направляющих
|
Перекрестные роликовые подшипники |
|
Тип
|
Дюймовая резьба |
|
Центральное отверстие
|
¼-20 |
|
Монтажная резьба
|
(21) ¼-20, (4) 6-32, (8) 2-56 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Размер платформы (мм)
|
125 x 125 |
|
Тип привода
|
Ходовой винт |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
20 |
|
Точность прямой линии (мкм)
|
3 |
|
Грузоподъемность (кг)
|
5 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
Описание

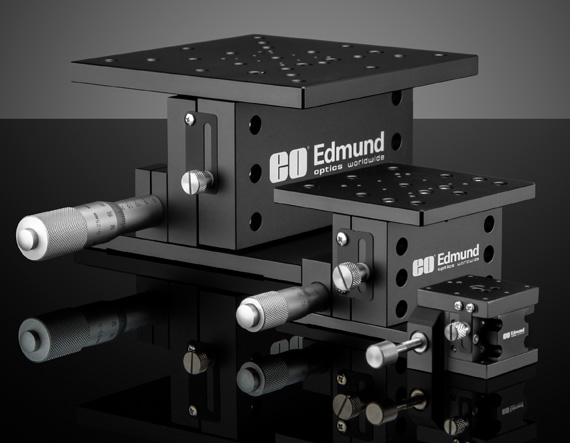

Вертикальный транслятор 66-506 с платформой 125 x 125 мм и ходовым винтом предназначен для надёжного поднятия и опускания крупногабаритных узлов с сохранением высокой жёсткости. В отличие от микрометрического исполнения, ходовой винт ориентирован на более быстрые и «грубые» перемещения при сохранении достаточной точности для большинства задач юстировки. Это удобный элемент, когда важно оперативно менять высоту установки между различными экспериментами или режимами работы.
Английское исполнение резьб облегчает интеграцию транслятора в стенды, где уже используются дюймовые стойки, направляющие и крепёж. Большая платформа позволяет закреплять тяжёлые блоки оптики или приборы, а также использовать дополнительную оснастку, не опасаясь смещения или наклона. Конструкция разработана так, чтобы минимизировать люфты, обеспечивая стабильную высоту даже при повторных перемещениях и под нагрузкой.
Характеристики
- Наименование: Вертикальный транслятор, размер: 125 x 125 мм, английский, ходовой винт
- Бренд: Edmund Optics
- Артикул: 66-506
- Размер платформы: 125 x 125 мм
- Исполнение: английская система отверстий и резьб
- Тип привода: ходовой винт (быстрая регулировка высоты)
- Степень свободы: вертикальное перемещение по оси Z
Отрасли применения
- Лабораторные и промышленные оптические стенды
- Измерительные системы, где часто меняется конфигурация
- Лазерные комплексы и системы визуализации
