Поставщик
|
Edmund Optics |
|
Артикул
|
54-568 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Комплектация
|
в оправе |
|
Диаметр
|
116 мм |
|
Тип линз
|
ахроматические линзы |
|
Тип ахроматических линз
|
одиночные |
|
Диаметр (мм)
|
116.00 +0.00/-0.12 |
|
Эффективное фокусное расстояние EFL (мм)
|
1524.73 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Заднее фокусное расстояние BFL (мм)
|
1514.53 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Чистая апертура CA (мм)
|
98.00 |
|
Центрирование (угл. Мин.)
|
5.00 |
|
Толщина центра CT 1 (мм)
|
12.37 |
|
Толщина центра CT 2 (мм)
|
8.76 |
|
Допуск толщины центра (мм)
|
±0.86 |
|
Радиус R1 (мм)
|
908.13 |
|
Радиус R2 (мм)
|
-626.59 |
|
Радиус R3 (мм)
|
-625.40 |
|
Радиус R4 (мм)
|
-2169.77 |
|
Толщина кромки ET (мм)
|
23.35 |
|
Подложка
|
N-BK7 / N-SF2 |
|
Качество поверхности
|
60-40 |
|
f / #
|
14.9 |
|
Числовая апертура NA
|
0.03 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Толщина крепления (мм)
|
28.35 |
|
Монтажная резьба
|
M112 x 1.0 |
|
Конструкция
|
Mounted, Airspaced 0.10mm |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Achromatic Lens |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |

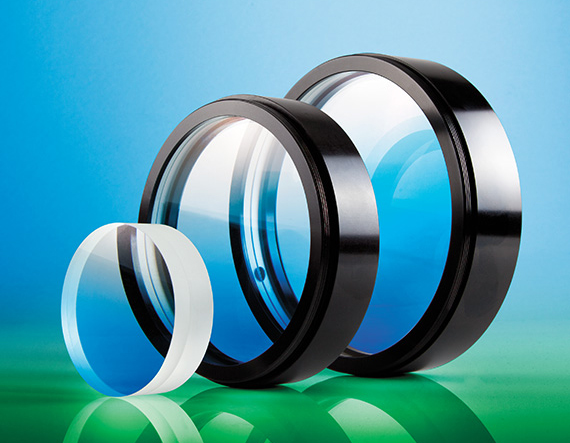

Описание семейства продуктов
- Предлагается в цементируемом или воздушном пространстве
- Доступны смонтированные версии для простой интеграции
- Особенность MgF2 Антибликовое покрытие
Ахроматические линзы TECHSPEC® Large Precision обеспечивают характеристики, близкие к дифракционным ограничениям, в указанном диапазоне длин волн. Эти ахроматические линзы с цветовой коррекцией имеют большое фокусное расстояние и доступны в цементируемом или воздушном пространстве. Навесные версии имеют наружную монтажную резьбу для легкой интеграции в оптические системы. Для несмонтированных ахроматических линз с воздушным зазором прилагаются клейкие прокладки из фольги и инструкции по установке.
