Поставщик
|
Edmund Optics |
|
Артикул
|
55-348 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Резьба фильтра
|
M105 x 1.0 (Female) |
|
Длина без резьбы (мм)
|
200.00 |
|
Максимальный диаметр (мм)
|
110.00 |
|
Количество элементов (групп)
|
10 (8) |
|
Числовая апертура NA, сторона объекта
|
0.01 |
|
Разрешение, пространство изображения MTF @ f / 10
|
>45% @ 40 lp/mm |
|
Стоковый парт-номер монтажного зажима
|
#56-027 Sold Separately |
|
Типичное искажение при 588 нм (%)
|
0.025 |
|
Типичная телецентричность при 588 нм (°)
|
<0.028 |
|
Вес (кг)
|
2.66 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
51.2mm |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
57.6mm |
|
Горизонтальное поле зрения, датчик 2/3 "
|
70.4mm |
|
Глубина резкости (мм)
|
±30.4 at f/10 (20% @ 20 lp/mm) |
|
Стиль
|
VIS |
|
Тип
|
Telecentric Lens |
|
Крепление
|
C-Mount |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
132 - 182 |
|
Апертура (f / #)
|
f/6 - f/25 |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
70.4 x 52.8 |
|
Максимальный формат сенсора
|
2/3" |
|
Первичное увеличение PMAG
|
0.125X |
Описание

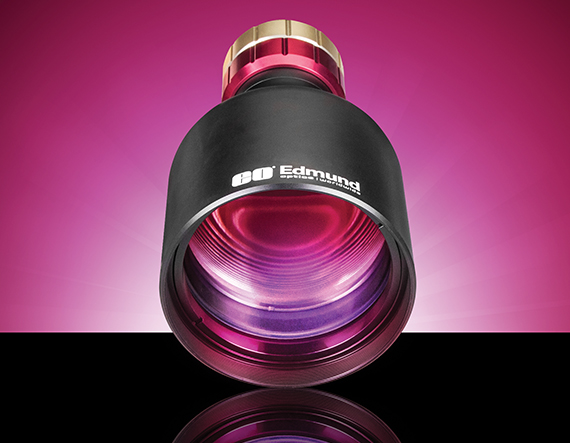

Телецентрический объектив GoldTL™ с увеличением 0.125X охватывает поле зрения в восемь раз крупнее формата сенсора 2/3 дюйма, что делает его самым широкопольным в линейке для данного формата. Такой масштаб позволяет контролировать за один кадр крупные объекты, несколько деталей одновременно или широкие плоские поверхности, что значительно повышает производительность инспекционных систем.
Несмотря на малое увеличение, серия GoldTL™ сохраняет для всех своих объективов телецентрическую схему с угловой телецентричностью менее 0.2%. Это означает, что даже для такого широкого поля геометрия изображения остаётся корректной, измерение линейных размеров достоверно, а результаты не зависят от осевого положения объекта в пределах глубины резкости.
Регулируемое рабочее расстояние и фиксируемая диафрагма, предусмотренные в конструкции GoldTL™, делают объектив 55-348 удобным для встраивания в автоматизированные линии. После первоначальной настройки и фиксации параметров система способна работать длительное время без вмешательства оператора и повторной юстировки.
Артикул 55-348 применяется при широкопольном контроле упаковки, этикетирования, крупных плоских деталей, а также при инспекции нескольких объектов одновременно. Это рациональный выбор для задач, где производительность системы важнее детализации отдельных мелких элементов.
Характеристики
- Бренд: Edmund Optics
- Артикул: 55-348
- Телецентрический объектив GoldTL™
- первичное увеличение: 0.125X
- формат сенсора: 2/3"
Отрасли применения
- Машинное зрение и автоматизированный контроль качества
- Прецизионная метрология и измерение размеров деталей
- Инспекция электроники и полупроводниковых компонентов
- Контроль печатных плат и микросборок
- Роботизированные системы захвата и сортировки
- Научные и лабораторные измерительные установки
