Объективы с модульной системой увеличения (MMS®), предназначенные для гибкой интеграции, имеют регулируемую диафрагму и точную фокусировку, которую можно зафиксировать на месте. Для полной системы требуется передний объектив и задняя линза в сборке. Доступно множество обоих компонентов, которые можно заменять для получения различных комбинаций увеличения/рабочего расстояния. Доступны номинальные рабочие расстояния 67 мм, 91 мм, 116 мм или 141 мм с разрешением до 114 пар линий/мм. Регулировка фокуса ±8 мм позволяет использовать различные угловые поля и рабочие расстояния с помощью одного набора компонентов. В зависимости от выбранных компонентов искажение до 0.13% может быть достигнуто при использовании датчика формата 2/3 дюйма. При использовании датчика меньшего размера могут быть достигнуты еще более низкие значения искажения.
Комплекты объективов TECHSPEC® MMS:
- Доступен в различных вариантах;
- Гибкость и экономия;
- В комплект переднего объектива входят объективы 7, 9, 10 и 11;
- Комплект задней сборки включает задние объективы R-1, R-2, R-3, R-4, R-200, R-5 и R-6.
Для полной системы требуется передний объектив и задняя линза в сборке. В комплект переднего объектива входят: Obj-7, Obj-9, Obj-10 и Obj-11. В комплект задней сборки входят: R-1, R-2, R-3, R-4, R-200, R-5 и R-6.

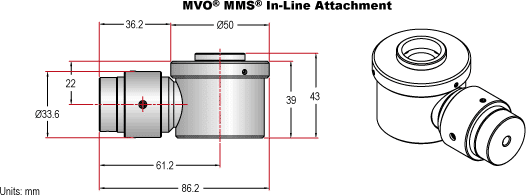

Насадка MVO® MMS® In-Line:
- Совместимость со всей линейкой объективов MMS®;
- Обеспечивает равномерное освещение по всему угловому полю.
Это встроенное крепление было специально разработано для объективов MVO® MMS®. Оно оснащено резьбой C-Mount, поэтому его можно вставить между задним узлом и передним объективом, чтобы создать законченную линейную систему. Регулировка фокуса обеспечивает оптимальное покрытие для каждой цели. Световоды и осветители приобретаются отдельно.
Адаптер MMS® на Mitutoyo для объективов с коррекцией на бесконечность:
- Более высокий диапазон увеличения, чем у передних объективов MMS®;
- Рекомендуется для объективов M Plan Apo от 2X до 10X Mitutoyo.
Адаптер MMS® на Mitutoyo повышает гибкость модульной системы MMS®. Легко интегрируемый, он просто присоединяется к выбранному заднему узлу MMS® перед подключением нужного объектива Mitutoyo (M26 x 36 TPI). Адаптер расширяет диапазон увеличения MMS® с 0.5X - 4.0X до 0.75X - 16.5X. Высокое увеличение и ограничение дифракции объективов Mitutoyo в сочетании с задними сборками MMS® позволяют использовать большее рабочее расстояние (WD) и поле зрения (FOV). Обратите внимание, что адаптер MMS® на Mitutoyo можно использовать только с объективами, скорректированными на бесконечность (компактные и телецентрические объективы Mitutoyo не будут работать). Адаптер увеличивает длину системы всего на 12.4 мм (не включая объектив).
С помощью этого адаптера можно также добавить насадку MMS® In-Line для освещения объективами Mitutoyo. Обратите внимание, что при закрытии диафрагмы из-за апертуры объектива может возникнуть виньетирование.
Технические характеристики:

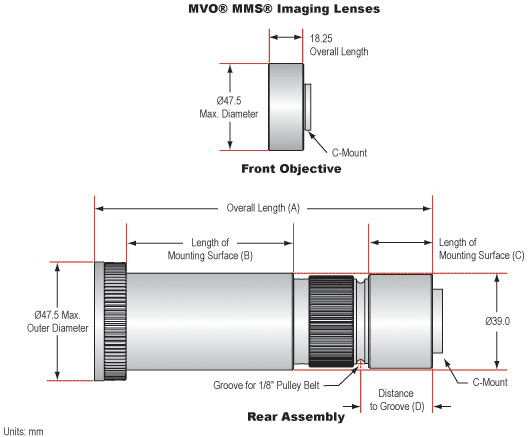

| Размеры задней сборки | ||||
| Stock No. | A | B | C | D |
| #55-905 | 64.3 мм | 8.3 мм | 13.3 мм | 16.5 мм |
| #55-906 | 74.3 мм | 23.4 мм | 8.2 мм | 11.4 мм |
| #55-907 | 80.9 мм | 25.1 мм | 13.1 мм | 16.2 мм |
| #55-908 | 102.8 мм | 37.9 мм | 22.3 мм | 25.5 мм |
| #58-442 | 113.5 мм | 43.0 мм | 27.9 мм | 30.9 мм |
| #55-909 | 114.9 мм | 59.2 мм | 13.1 мм | 16.2 мм |
| #55-910 | 135.2 мм | 67.0 мм | 25.6 мм | 28.7 мм |

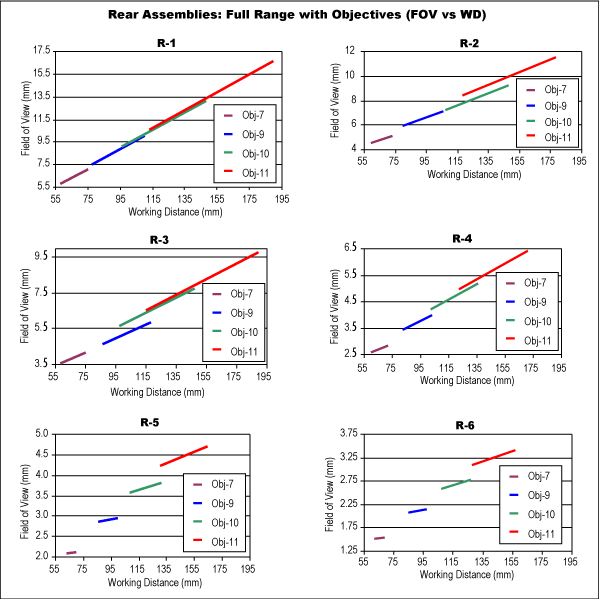

| Насадки для переднего объектива | Задний узел | |||||||
| R-1
(#55-905) | R-2
(#55-906) | R-3
(#55-907) | R-4
(#55-908) | R-200
(#58-442) | R-5
(#55-909) | R-6
(#55-910) | ||
| #55-901: OBJ-7:рабочее расстояние 67 мм | Увеличение | 1.0X | 1.3X | 1.6X | 2.3X | 2.67X | 3.0X | 4.0X |
| Угловое поле ½" сенсор | 6.40 мм | 4.92 мм | 4.00 мм | 2.78 мм | 2.40 мм | 2.13 мм | 1.60 мм | |
| Угловое поле 2/3" сенсор | 8.80 мм | 6.76 мм | 5.50 мм | 3.82 мм | 3.30 мм | 2.92 мм | 2.20 мм | |
| Разрешение объектива | 36.0 лин/мм | 57.0 лин/мм | 64.0 лин/мм | 80.6 лин/мм | 90.5 лин/мм | 90.5 лин/мм | 114.0 лин/мм | |
| #55-902: OBJ-9:рабочее расстояние 91 мм | Увеличение | 0.75X | 1.0X | 1.25X | 1.75X | 2.0X | 2.2X | 3.0X |
| Угловое поле ½" сенсор | 8.53 мм | 6.40 мм | 5.12 мм | 3.66 мм | 3.20 мм | 2.91 мм | 2.13 мм | |
| Угловое поле 2/3" сенсор | 11.72 мм | 8.80 мм | 7.04 мм | 5.03 мм | 4.40 мм | 4.00 мм | 2.92 мм | |
| Разрешение объектива | 28.5 лин/мм | 40.3 лин/мм | 50.8 лин/мм | 57.0 лин/мм | 64.0 лин/мм | 64.0 лин/мм | 80.6 лин/мм | |
| #55-903: OBJ-10:рабочее расстояние 116 мм | Увеличение | 0.6X | 0.8X | 1.0X | 1.4X | 1.4X | 1.75X | 2.4X |
| Угловое поле ½" сенсор | 10.67 мм | 8.00 мм | 6.40 мм | 4.57 мм | 4.00 мм | 3.66 мм | 2.67 мм | |
| Угловое поле 2/3" сенсор | 14.67 мм | 11.00 мм | 8.80 мм | 6.28 мм | 5.50 мм | 5.03 мм | 3.67 мм | |
| Разрешение объектива | 25.4 лин/мм | 32.0 лин/мм | 36.0 лин/мм | 45.3 лин/мм | 57.0 лин/мм | 57.0 лин/мм | 64.0 лин/мм | |
| #55-904: OBJ-11: рабочее расстояние 141 мм | Увеличение | 0.5X | 0.7X | 0.8X | 1.1X | 1.33X | 1.5X | 2.0X |
| Угловое поле ½" сенсор | 12.80 мм | 9.14 мм | 8.00 мм | 5.82 мм | 4.80 мм | 4.27 мм | 3.20 мм | |
| Угловое поле 2/3" сенсор | 17.60 мм | 12.56 мм | 11.00 мм | 8.00 мм | 6.60 мм | 5.87 мм | 4.40 мм | |
| Разрешение объектива | 20.2 лин/мм | 28.5 лин/мм | 32.0 лин/мм | 36.0 лин/мм | 50.8 лин/мм | 50.8 лин/мм | 50.8 лин/мм | |
| Задний узел | Артикул | Объективы Mitutoyo | |||||
| 2X (34 мм) | 5X (34 мм) | 10X (33.5 мм) | |||||
| Увеличение | Угловое поле ½" сенсор | Увеличение | Угловое поле ½" сенсор | Увеличение | Угловое поле ½" сенсор | ||
| R-1 | #55-905 | 0.75X | 8.5 мм | 1.875X | 3.4 мм | 3.75X | 1.71 мм |
| R-2 | #55-906 | 1.0X | 6.4 мм | 2.5X | 2.56 мм | 5X | 1.28 мм |
| R-3 | #55-907 | 1.25X | 5.12 мм | 3.125X | 2.05 мм | 6.25X | 1.02 мм |
| R-4 | #55-908 | 1.75X | 3.66 мм | 4.375X | 1.46 мм | 8.75X | 0.73 мм |
| R-200 | #58-442 | 2.0X | 3.2 мм | 5X | 1.28 мм | 10X | 0.64 мм |
| R-5 | #55-909 | 2.25X | 2.84 мм | 5.625X | 1.14 мм | 11.25X | 0.57 мм |
| R-6 | #55-910 | 3.3X | 1.94 мм | 8.25X | 0.78 мм | 16.5X | 0.39 мм |
|
Артикул
|
2269 |
|
Диапазон длины волны (нм)
|
486 - 656 |
|
Крепление
|
C-Mount |
|
Максимальный формат сенсора
|
2/3" |
|
Максимальный диаметр (мм)
|
47.5 |
|
Искажение (%)
|
<0.35 |
