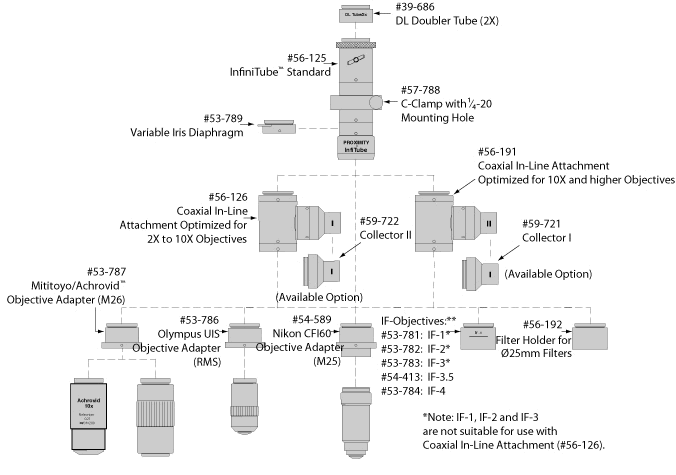

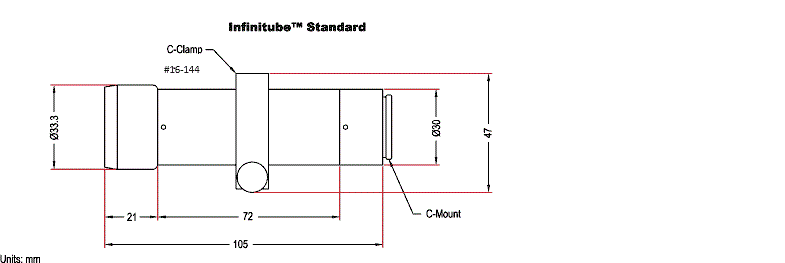

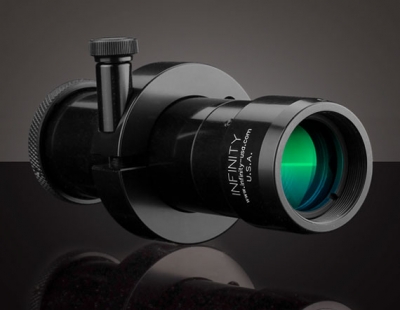

Этот встроенный сборочный узел используется для установки объективов Mitutoyo или Achrovid™ с большим рабочим расстоянием на камеры с C-креплением, обеспечивая увеличение, недоступное для обычных видеообъективов, например 50-кратное увеличение. Систему InfiniTube™ можно настроить различными способами. Его можно использовать отдельно (InfiniTube™ № 56-125) для приложений, в которых освещение обеспечивается от другого источника, например фонового или направленного освещения.

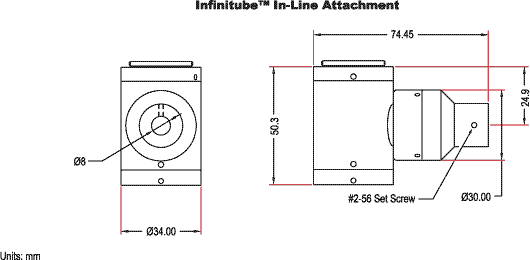

Первая встроенная насадка (#56-126) была разработана для высокой производительности с объективами, имеющими увеличение 10X или меньше, и не рекомендуется для использования с объективами с более высоким увеличением. Второе встроенное устройство (№ 56-191) было разработано для повышения эффективности при использовании с увеличением 10X или выше, но его можно использовать со всеми увеличениями. Также предлагается линейная сборка InfiniTube™ (#54-590), состоящая из InfiniTube™ Standard и линейной насадки с более высоким увеличением. Эту сборку можно использовать со всеми увеличениями. К системам можно добавить держатель фильтра, который крепится к самой InfiniTube™, чтобы использовать фильтры диаметром 25 мм. Эти линзы обычно используются в микроскопии и проверке пластин.
Используя светоделитель на пути и трубку освещения бокового порта с коллимирующей оптикой, линейный узел (№ 54-590) обеспечивает падающее освещение параллельно оптической оси (коаксиально). Для коаксиального освещения требуется дополнительный оптоволоконный осветитель и оптоволоконный световод диаметром ¼ дюйма.
Версия InfiniTube™ специально разработана только для объективов Zeiss с ICS-коррекцией (#58-538, конструкция тубусной линзы 160 мм). Эта модель короче стандартной модели и имеет совместимую с цветом коррекцию для использования исключительно с объективами Zeiss ICS. Адаптер RMS (№ 53-786) требуется для подключения № 58-538 к объективам Zeiss EC Plan-Neofluar®.
Адаптер RMS (№ 53-786) требуется для подключения № 58-538 к объективам Zeiss ICS. Поскольку даже малейшая вибрация повлияет на столь маленькое поле зрения, наблюдаемое с InfiniTube™, мы рекомендуем использовать оборудование для виброизоляции при использовании объективов с увеличением более 10X. Также рекомендуется использовать фокусировочный механизм (например, крепление с зубчатой рейкой № 54-794) при использовании только объектива.
Монтажный зажим (№ 57-788) входит в комплект поставки № 54-590, № 56-125 и № 58-538. Обратите внимание, что объектив, адаптер объектива, световод и осветитель в комплект не входят.
Технические характеристики:
| Модель | Артикул |
| Блок встроенной сборки InfiniTube | #54-590 |
| Камера Hitachi KP-D20B | #55-837 |
|
15.1-дюймовый ЖК-монитор (только версия для США) | #56-522 |
|
Кабель Y-C (6 футов) | #39-255 |
|
Адаптер объектива Mitutoyo/Achrovid™ | #53-787 |
|
Волоконно-оптический осветитель MI-150 | #55-718 |
|
Волоконно-оптический световод (длина 48 дюймов) | #39-367 |
|
Волоконно-оптический адаптер | #38-944 |
|
Стандартная стойка | #54-120 |
| Реечная монтажная пластина | #54-123 |
|
Артикул
|
1499 |
