Поставщик
|
Edmund Optics |
|
Артикул
|
68-339 |
|
Тип держателя
|
моторизированный |
|
Диаметр оптики
|
50.8 |
|
RoHS
|
Compliant |
|
Motorized
|
Yes |
|
Compatible Post
|
¼-20 |
|

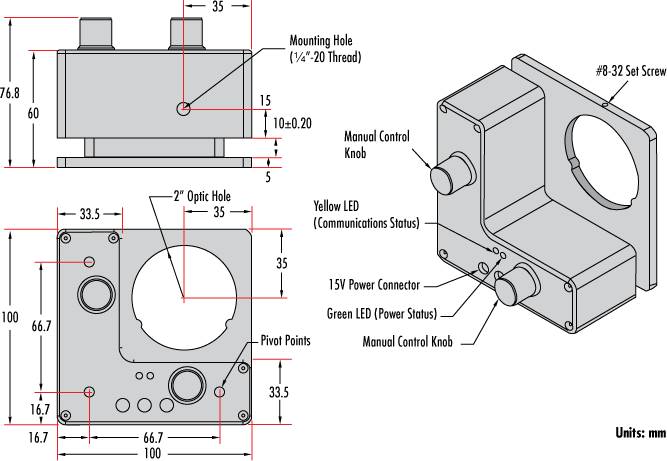

Dimensions (mm)
|
100 L x 77 W x 100 H |
|
Power Supply
|
12-16 V DC (Included) |
|
Backlash (°)
|
<0.03 |
|
Accuracy (mrad)
|
1.05 |
|
Repeatability (°)
|
<0.015 |
|
Minimum Speed (°/s)
|
0.0008 |
|
Maximum Speed (°/s)
|
3.44 |
|
Range
|
-5.27° to +5.27° |
|
Operating Temperature (°C)
|
0 - 50 |
|
Maximum Operating Current (mA)
|
530 |
|
Load Capacity (kg)
|
1.5 |
|
Type of Motor
|
2-Phase Stepper |
|
Size of Compatible Optics (mm)
|
12.5, 25.0, or 50.0/50.8 |
|
Type of Optics
|
Circular |
|
Type of Movement
|
Kinematic |
|
Type
|
Adjustable - Tip-Tilt |
Описание

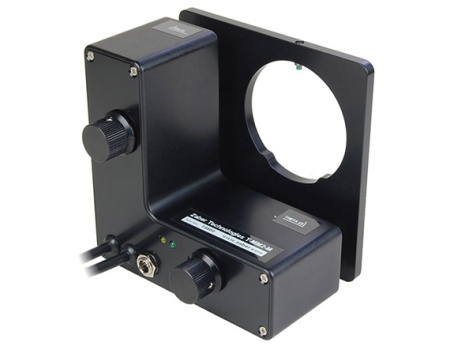

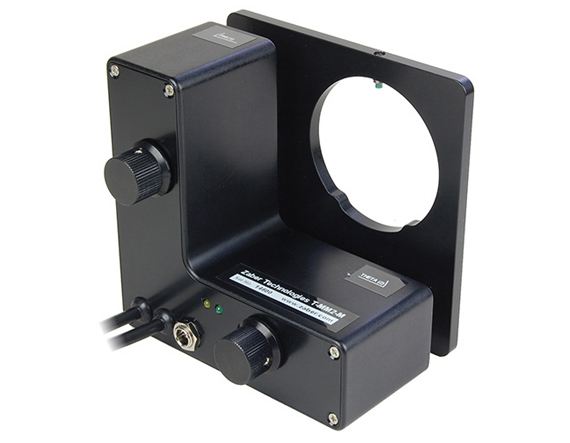

Моторизированный кинематический держатель 68-339 компании Edmund Optics предназначен для точной юстировки оптических элементов диаметром 2 дюйма (50,8 мм) по двум угловым осям с помощью встроенных электроприводов взамен ручных юстировочных винтов. Такое решение позволяет управлять наклоном зеркала или другого оптического компонента дистанционно, программно, что критично для автоматизированных юстировочных систем и активной стабилизации пучка.
Кинематическая схема опирается на три точки (шаровую опору и два прецизионных привода), обеспечивающие повторяемое, свободное от паразитных смещений угловое перемещение платформы. Резьбовое отверстие 1/4-20 в основании допускает установку держателя на стандартные оптические столы и посты.
Моторизированные кинематические держатели применяются там, где требуется автоматическая коррекция юстировки пучка в реальном времени — например, в системах активной стабилизации лазерного луча, автоюстировке интерферометров, а также в автоматизированных испытательных и производственных линиях.
Характеристики
- Артикул: 68-339; производитель: Edmund Optics
- Тип: моторизированный кинематический держатель оптики
- Диаметр совместимой оптики: 2" (50,8 мм)
- Крепёжная резьба основания: 1/4-20
- Число управляемых угловых осей: 2 (тангаж/рысканье)
- Привод: электромеханический (моторизированный), возможность дистанционного/программного управления
- Материал корпуса: анодированный алюминий
Отрасли применения
- Автоматизация юстировки лазерных и оптических систем
- Активная стабилизация лазерного пучка
- Прецизионное оптическое приборостроение и OEM-интеграция
- Научные лаборатории: интерферометрия, резонаторные схемы
- Промышленные автоматизированные производственные линии
