Драйверы PicoLas с регулируемой длительностью импульса
Компания PicoLas предлагает несколько серий драйверов с регулируемой длительностью импульса: LDP-V (длительность импульса 1 нс - 10 мкс), драйверы для генерации затравочного излучения (длительность импульса 500 пс ...CW), LDP-QCW (длительность импульса 20 мкс - 5 мс), LDP-C (длительность импульса 1 мкс...CW).
Драйверы серии LDP-V
|
Драйверы PicoLAS с регулируемой длительностью импульса серии LDP-V
|
|

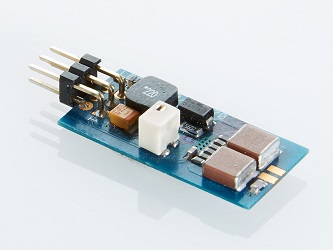

LDP-V 10-70
|
Свойства:
- Напряжение питания: 15 В;
- Выходной ток: 2.5...13 А;
- Длительность импульсов: 10 нс - 1 мкс;
- Время нарастания: 4 нс;
- Частота импульсов: 100 кГц (макс.);
- Источник напряжения: 15 - 70 В;
- Размеры: 32 x 15 x 8 мм.
|
LDP-V 40-70
|
Свойства:
- Напряжение питания: 15 В;
- Выходной ток: 8...40 А;
- Длительность импульсов: 15 нс - 1 мкс;
- Время нарастания: 7 нс;
- Частота импульсов: 100 кГц (макс.);
- Источник напряжения: 15 - 70 В;
- Размеры: 32 x 15 x 8 мм.
|
|
LDP-V 03-100
|
Свойства:
- Напряжение питания: 15...24 В;
- Выходной ток: 0.3...3 А;
- Длительность импульсов: 1 нс - 10 мкс;
- Время нарастания: < 800 пс;
- Частота импульсов: 35 МГц (макс.);
- Источник напряжения: 0 - 100 В;
- Охлаждение основания;
- Размеры: 75 x 44 x 20 мм.
|

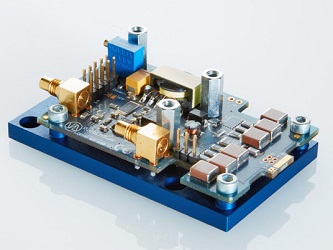

LDP-V 50-100 V3.3
|
Свойства:
- Напряжение питания: 15...24 В;
- Выходной ток: 3...50 А;
- Длительность импульсов: 8 нс - 10 мкс;
- Время нарастания: 3 нс;
- Частота импульсов: 2 МГц (макс.);
- Источник напряжения: 0 - 100 В;
- Охлаждение основания;
- Размеры: 75 x 44 x 20 мм.
|
|
LDP-V 80-100 V3.3
|
Свойства:
- Напряжение питания: 15...24 В;
- Выходной ток: 5...80 А;
- Длительность импульсов: 12 нс-10 мкс;
- Время нарастания: 4 нс;
- Частота импульсов: 2 МГц (макс.);
- Источник напряжения: 0 - 100 В;
- Охлаждение основания;
- Размеры: 75 x 44 x 20 мм.
|
LDP-V 240-100 V3.3
|
Свойства:
- Напряжение питания: 15...24 В;
- Выходной ток: 40...240 А;
- Длительность импульсов: 20 нс-10 мкс;
- Время нарастания: 25 нс;
- Частота импульсов: 2 МГц (макс.);
- Источник напряжения: 0 - 100 В;
- Охлаждение основания;
- Размеры: 88 x 44 x 20 мм.
|

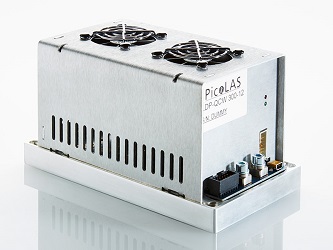

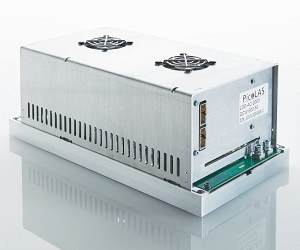

Драйверы серии LDP-QCW
|
Драйверы PicoLAS с регулируемой длительностью импульса серии LDP-QCW
|
|
LDP-QCW 150
|
Свойства:
- Источник напряжения: 12 .. 48 В;
- Выходной ток: 10 .. 150 А;
- Выходное напряжение: 2 .. 28 В;
- Длительность импульса: 20 мкс - 3 мс;
- Время нарастания: < 20 мкс;
- Частота импульсов: > 1 кГц;
- Прямое соединение с PLB-21;
- Функция защиты диода.
|
LDP-QCW 300-12
|
Свойства:
- Источник напряжения: 24 .. 48 В;
- Выходной ток: 50 .. 300 А;
- Выходное напряжение: 2 .. 28 В;
- Длительность импульса: 100 мкс - 5 мс;
- Время нарастания: < 10 мкс;
- Частота импульсов: > 1 кГц;
- Интерфейс: Mini USB;
- Прямое соединение с PLB-21;
- Функция защиты диода;
- Размеры: 100 x 180 x 92 мм.
|
|
LDP-QCW 400-12
|
Свойства:
- Источник напряжения: 24 .. 48 В;
- Выходной ток: 60 .. 400 А;
- Выходное напряжение: 2 .. 28 В;
- Длительность импульса: 100 - 400 мкс;
- Время нарастания: < 10 мкс;
- Частота импульсов: > 1 кГц;
- Интерфейс: Mini USB;
- Прямое соединение с PLB-21;
- Функция защиты диода;
- Размеры: 100 x 180 x 92 мм.
|
LDP-QCW-II 600-50
|
Свойства:
- Драйвер для ЛД высокой мощности;
- Источник напряжения: 48 В;
- Выходной ток: 60 .. 600 А;
- Выходное напряжение: 0 .. 50 В;
- Длительность импульса: 100 мкс - 5 мс;
- Время нарастания: < 10 мкс;
- Частота импульсов: > 1 кГц;
- Функция защиты диода;
- Размеры: 295 x 150 x 160 мм.
|
|
LDP-QCW-II 600-120
|
Свойства:
- Драйвер для ЛД высокой мощности;
- Источник напряжения: 48 В;
- Выходной ток: 60 .. 600 А;
- Выходное напряжение: 0 .. 120 В;
- Длительность импульса: 100 мкс - 5 мс;
- Время нарастания: < 10 мкс;
- Частота импульсов: > 1 кГц;
- Функция защиты диода;
- Размеры: 295x150x160 мм.
|
|
|

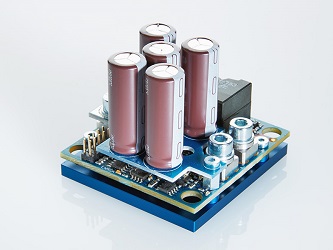

Драйверы серии LDP-C
|
Драйверы PicoLAS с регулируемой длительностью импульса серии LDP-C
|
|
LDP-C-18-05
|
Свойства:
- CW и импульсный режим работы;
- Напряжение питания: 5 В;
- Выходное напряжение: 1…5 В;
- Выходной ток: 1…18 А;
- Длительность импульса: 1 мкс….cw;
- Время нарастания: 400 нс … 1 мкс;
- Частота импульсов: 0..500 кГц;
- Охлаждение основания;
- Размеры: 60.9 х 57.8 х 54 мм.
|
LDP-C 40-05
|
Свойства:
- CW и импульсный режим работы;
- Напряжение питания: 5 В;
- Выходное напряжение: 1…5 В;
- Выходной ток: 1…40 А;
- Длительность импульса: 1 мкс….cw;
- Время нарастания: 400 нс … 1 мкс;
- Частота импульсов: 0..500 кГц;
- Охлаждение основания;
- Размеры: 60.9 х 57.8 х 54 мм.
|
|
LDP-C 50-05
|
Свойства:
- CW и импульсный режим работы;
- Напряжение питания: 5 В;
- Выходное напряжение: 1…5 В;
- Выходной ток: 1…50 А;
- Длительность импульса: 1 мкс….cw;
- Время нарастания: 400 нс … 1 мкс;
- Частота импульсов: 0..500 кГц;
- Охлаждение основания;
- Размеры: 60.9 х 57.8 х 54 мм.
|
LDP-C 80-20
|
Свойства:
- CW и импульсный режим работы;
- Напряжение питания: 12 - 26 В;
- Выходное напряжение: 0…20 В;
- Выходной ток: 2…80 А;
- Длительность импульса: <4 мкс….cw;
- Время нарастания: 1 … 5 мкс;
- Частота следования импульсов: 0..80 кГц;
- Прямое соединение с PLB-21;
- Интерфейс Mini USB;
- Функция защиты ЛД Stackprotector;
- Размеры: 100 x 180 x 69 мм.
|
|
LDP-C 80-40
|
Свойства:
- CW и импульсный режим работы;
- Напряжение питания: 12 - 48 В;
- Выходное напряжение: 0…40 В;
- Выходной ток: 2…80 А;
- Длительность импульса: <4 мкс….cw;
- Время нарастания: 1 … 4 мкс;
- Частота следования импульсов: 0..80 кГц;
- Прямое соединение с PLB-21;
- Интерфейс Mini USB;
- Функция защиты ЛД Stackprotector;
- Размеры: 100 x 180 x 83 мм.
|
LDP-C 120-20
|
Свойства:
- CW и импульсный режим работы;
- Напряжение питания: 12 - 24 В;
- Выходное напряжение: 0…20 В;
- Выходной ток: 2…120 А;
- Длительность импульса: <4 мкс….cw;
- Время нарастания: 1 … 4 мкс;
- Частота следования импульсов: 0..50 кГц;
- Прямое соединение с PLB-21;
- Интерфейс Mini USB;
- Функция защиты ЛД Stackprotector;
- Размеры: 100 x 180 x 69 мм.
|
|
LDP-C 120-40
|
Особенности:
- CW и импульсный режим работы;
- Напряжение питания: 12 - 48 В;
- Выходное напряжение: 0…40 В;
- Выходной ток: 10…120 А;
- Длительность импульса: <4 мкс….cw;
- Время нарастания: 1 … 4 мкс;
- Частота следования импульсов: 0..50 кГц;
- Прямое соединение с PLB-21;
- Интерфейс Mini USB;
- Функция защиты ЛД Stackprotector;
- Размеры: 100 x 180 x 69 мм.
| | |
Драйверы диодов затравочного излучения
|
Драйверы PicoLAS для диодов затравочного излучения с регулируемой длительностью импульса
|
|

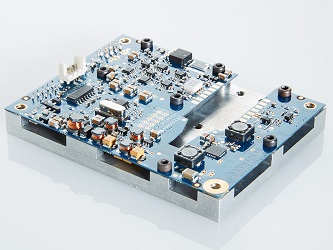

BFS-VRM 03 HP/LP
|
Свойства:
- Источник напряжения: 5 В;
- Выходное напряжение: 0…2.5 В (один ЛД);
- Выходной ток: 0…3 А;
- Длительность импульса: 1 нс…CW (HP);
- Длительность импульса: 20 нс ... CW (LP);
- Время нарастания: < 1 нс;
- Частота следования: 0…400 МГц ;
- Аналоговая модуляция (HP): 400 МГц;
- Аналоговая модуляция (LP): 25 МГц;
- Охлаждение основания;
- Размеры: 65 x 85 x 15 мм.
|
BFPS-VRHSP 02
|
Свойства:
- Источник напряжения: 5 В;
- Выходное напряжение: 0…5.6 В;
- Выходной ток: 0…2 А;
- Длительность импульса: 500 пс - 34 нс;
- Время нарастания: <500 пс;
- Частота следования: 0…20 МГц ;
- Охлаждение основания;
- Размеры: 65 x 85 x 15 мм.
|
|

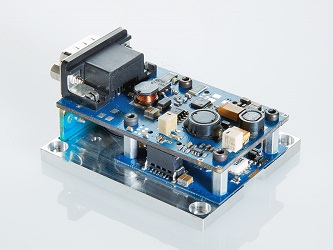

LDS-VRM 005
|
Свойства:
- Источник напряжения: 24 В;
- Выходное напряжение: 0…5.6 В (один ЛД);
- Выходной ток: 0…500 мА;
- Длительность импульса: 1 нс…CW;
- Время нарастания: < 1 нс;
- Частота следования: 0…750 МГц ;
- Аналоговая модуляция: 1 ГГц;
- Охлаждение основания;
- Размеры: 69.7 x 54 мм.
|
|
|
|
