Выравнивание ключей разъемов FC/PC и FC/APC
Соединительные кабели FC/PC и FC/APC оснащены узким выравнивающим ключом 2.0 мм или широким 2.2 мм, который вставляется в соответствующий паз сопряженного компонента. Эти ключи и пазы необходимы для правильного совмещения жил подключенных оптоволоконных соединительных кабелей и минимизации вносимых потерь при соединении.
Например, Thorlabs разрабатывает и производит соединительные кронштейны для кабелей с FC/PC и FC/APC коннекторами в соответствии с точными спецификациями, которые обеспечивают хорошее совмещение при правильном использовании. Чтобы обеспечить наилучшее выравнивание, ключ на соединительном кабеле вставляется в соответствующий узкий или широкий паз на втулке.

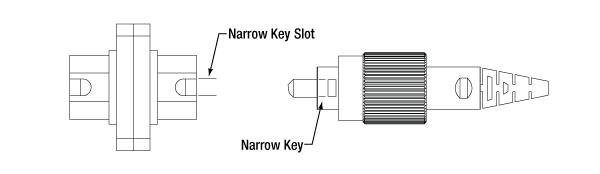

Соединение с узкими ключом и пазом

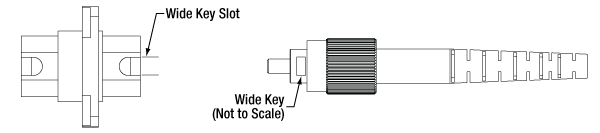

Соединение с широкими ключом и пазом
Соединительные кронштейны с широким пазом
Соединительные кронштейны с широким пазом 2.2 мм совместимы как с разъемами с широким, так и с узким ключом. Однако использование соединителя с узким ключом в широком пазе позволит соединителю немного поворачиваться во втулке. Хотя эта конфигурация приемлема для соединительных кабелей с разъемами FC/PC, для приложений FC/APC рекомендуется использовать кронштейны с узким ключом и пазом для обеспечения оптимального совмещения.
Соединительные кронштейны с узким пазом
Соединительные кронштейны с узким пазом 2.0 мм позволяют оптимально совмещать узкие разъемы FC/APC. Поэтому они несовместимы с разъемами, имеющими ключ шириной 2.2 мм. Следует обратить внимание, что во всех соединительных кабелях FC/PC и FC/APC, производимых Thorlabs, используются разъемы с узким ключом.
|
Соединительный кронштейн с широким пазом и соединитель с узким ключом |
Соединительный кронштейн с узким пазом и соединитель с узким ключом |
