Нестандартные фазовые пластинки Thorlabs
Особенности:- Создание нестандартных микроретардеров; - Настройка размера, формы и материала подложки; - Диапазон задержки: 50 - 550 нм; - Разрешение быстрой оси: <1°; - Колебания задержки до 30 нм. |
Применения:- 3D-дисплеи; - Поляризационное изображение; - Дифракционные оптические приложения: поляризационные решетки, поляриметрия и управление лучом. |
Компания Thorlabs предлагает нестандартны ретардеры с рисунком, доступные с любым размером рисунка от Ø100 мкм до Ø2" и любым размером подложки от Ø5 мм до Ø2". Эти нестандартные ретардеры состоят из набора микроретардеров, у каждого из которых есть быстрая ось, ориентированная под другим углом, чем соседняя. Они могут иметь размер от 30 мкм и иметь форму круга и квадрата. Контроль над размером и формой отдельных ретардеров позволяет Thorlabs создавать большой набор ретардеров с различным рисунком для удовлетворения практически любых экспериментальных потребностей.
Ретардеры с рисунком изготовлены из жидких кристаллов и жидкокристаллических полимеров. Используя технологию фотосовмещения, можно зафиксировать быструю ось каждого элемента под любым углом с разрешением <1°. На рисунках представлены результаты измерений, зафиксированные на поляриметре, и показано, что ориентацией быстрой оси любого отдельного микроретардера можно управлять детерминированно.

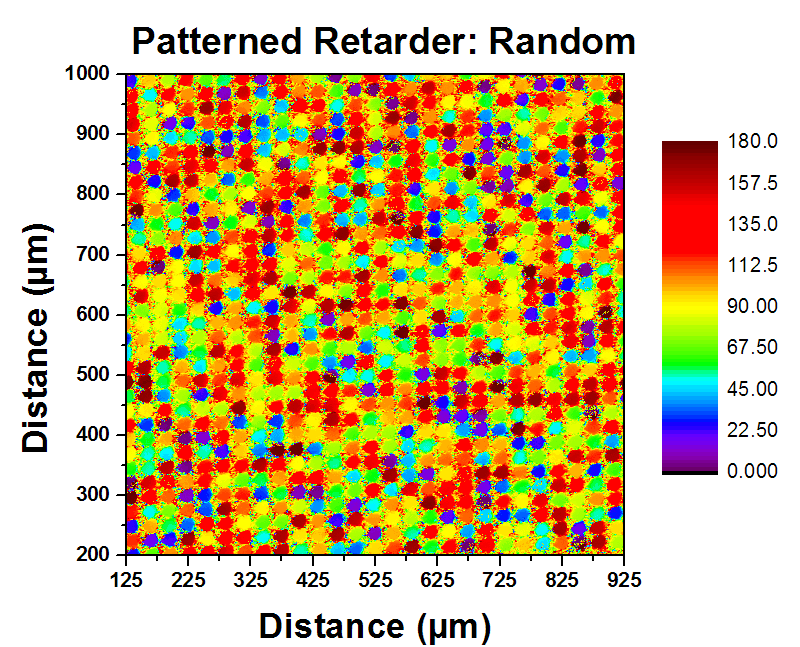

Случайное распределение

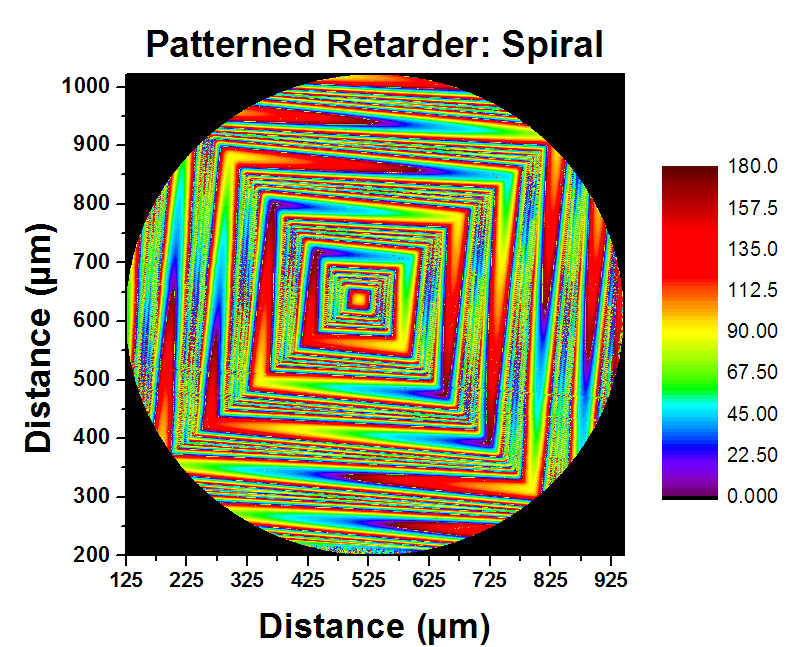

Спиральное распределение

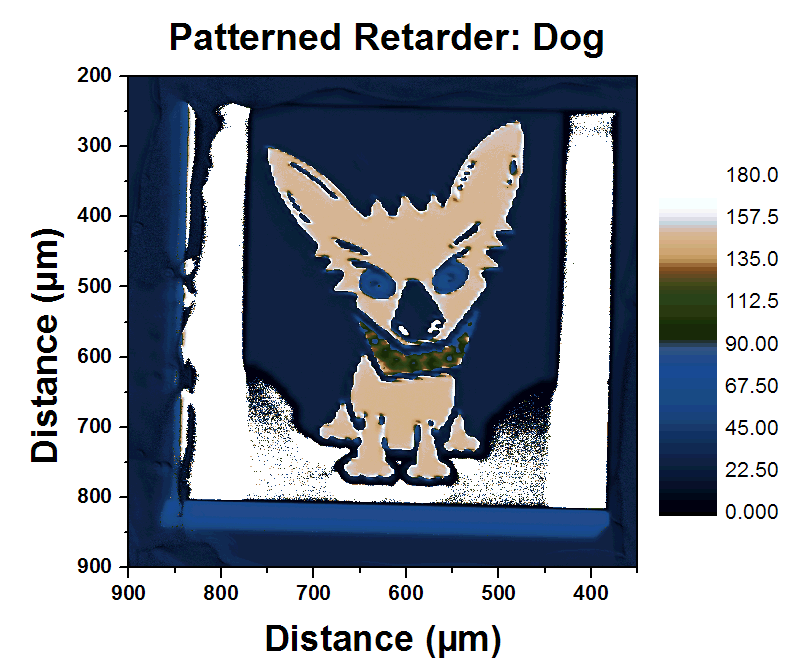

Распределение в виде изображения
Процесс производства начинается с подготовки подложки, которая обычно представляет собой плавленый кварц или N-BK7 (хотя другие стеклянные подложки также могут быть совместимы). Затем подложку покрывают слоем материала для фотоориентации и помещают в систему ретардера с рисунком, где секции подвергаются воздействию линейно-поляризованного света для установки быстрой оси. Площадь открытых участков зависит от желаемого размера; быстрая ось может быть установлена от 0 ° до 180° с разрешением <1°. После установки жидкокристаллическая ячейка конструируется путем покрытия устройства жидкокристаллическим полимером и отверждения его УФ-излучением.
Деполяризаторы из жидкокристаллических полимеров от Thorlabs представляют собой один из примеров таких ретардеров с рисунком. В принципе, действительно любой шаблон может использоваться в качестве деполяризатора, поскольку он пространственно скремблирует входную поляризацию. Однако такой узор также приведет к значительной дифракции. Для своих деполяризаторов компания Thorlabs разработала линейно изменяющийся угол быстрой оси и задержку, которые могут деполяризовать как широкополосные, так и монохроматические пучки до диаметра 0.5 мм без введения дополнительной дифракции.
Технические характеристики:
|
Характеристика |
Значение |
|
Размер рисунка |
от Ø100 мкм до Ø2" |
|
Форма рисунка |
Любая |
|
Размер ретардера |
≥Ø30 мкм |
|
Форма ретардера |
Круглая или квадратная |
|
Диапазон задержки при 632.8 нм |
от 50 до 550 нм |
|
Подложка |
N-BK7, УФ-плавленый кварц или другое стекло |
|
Размер подложки |
от Ø5 мм до Ø2" |
|
Просветляющее покрытие |
A: 350-700 нм B: 650-1050 нм C: 1050-1700 нм |
