Пример применения деполяризаторов из жидкокристаллического полимера. Обзор Thorlabs

Пространственная периодичность поляризации луча на выходе деполяризатора может наблюдаться при использовании линейно-поляризованного монохроматического источника света. Деполяризаторы могут использоваться для типичных лазерных приложений без увеличения размера пучка. Чтобы наблюдать этот эффект, необходимо поместить деполяризатор в пучок излучения так, чтобы направление его распространения было нормальным к поверхности деполяризатора.

Чтобы обнаружить пространственную периодичность состояния поляризации луча, нужно поместить линейный поляризатор (анализатор) на пути пучка после деполяризатора. На выходе будет изменение интенсивности в виде полос. Такое образование полос происходит из-за того, что задержка и ориентация быстрой оси изменяются на листе материала из жидкокристаллического полимера в деполяризаторе, что создает состояния поляризации, которые пространственно изменяются по поперечному сечению выходного пучка.

Пример

В этом примере используются деполяризатор DPP25-A и линейно поляризованный источник с длиной волны 532 нм и диаметром пучка 10 мм. Свет линейно поляризован под углом 45° к линиям постоянной быстрой оси деполяризатора. Ориентация быстрой оси на участке Ø10 мм деполяризатора DPP25-A показана на рисунке 1. Теоретический график, показывающий пространственно-зависимый угол поляризации, показан на рисунке 2. Этот график в условных цветах показывает угол поляризации выходного пучка из деполяризатора на основе характеристик входного пучка.

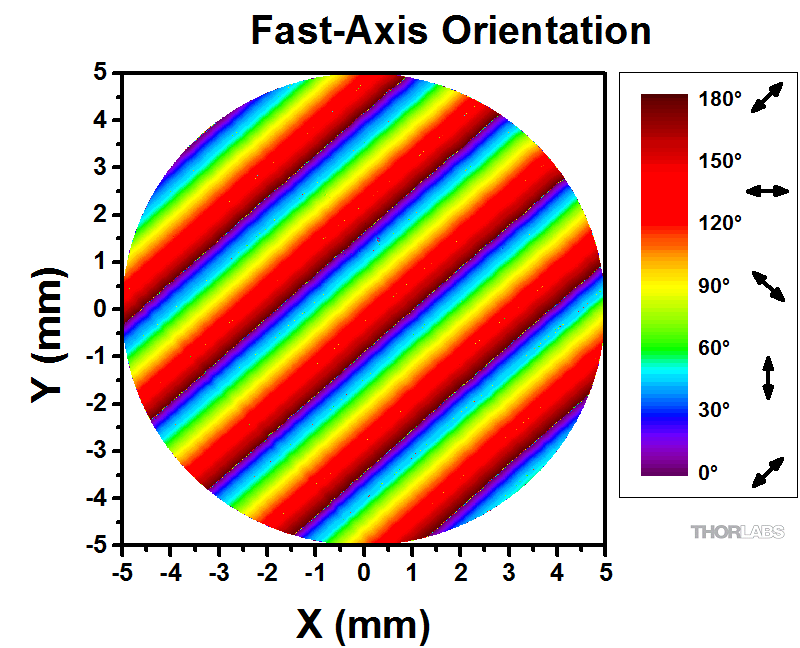

Ориентация быстрой оси на участке Ø10 мм деполяризатора

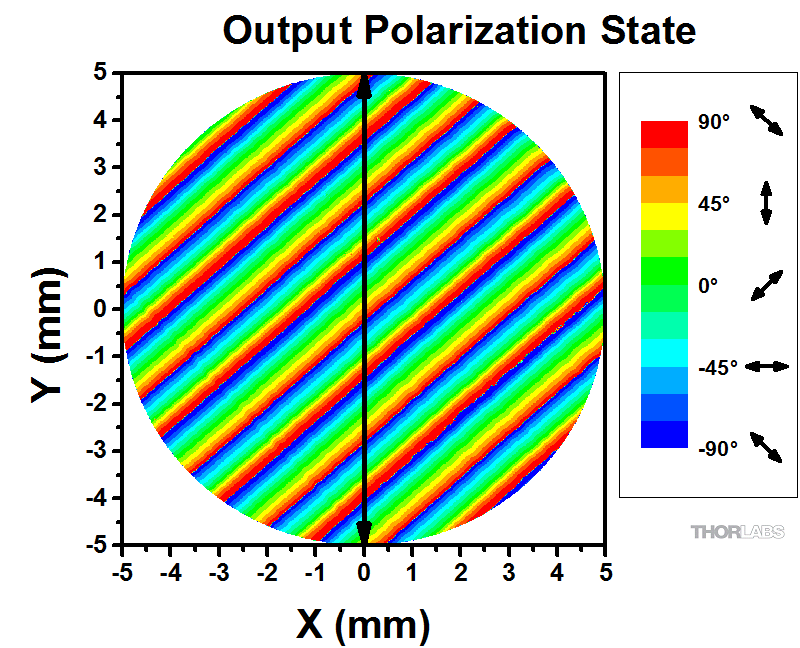

Результаты теоретического расчета выходной поляризации, возникающей при прохождении линейно поляризованного входного луча через деполяризатор

Каждая цветная полоса на графике представляет собой область с одинаковым состоянием поляризации. При перемещении по поверхности деполяризатора выходная поляризация будет периодически изменяться от -90° до + 90° градусов, причем 0° определяется линиями постоянной ориентации быстрой оси в деполяризаторе. Расстояние между -90° и + 90° составляет около 1 мм.
