Преимущества интерферометров GEMINI от NIREOS для измерения спектров эмиссии с временным разрешением (TRES)
Флуоресценция с временным и частотным разрешением стала намного проще. Добавление интерферометра GEMINI компании NIREOS между образцом и детектором упрощает получение спектра сигнала.
Ключевые преимущества использования интерферометров NIREOS:
- Высокая пропускная способность, обеспечивающая высокую чувствительность;
- Удобное программное обеспечение;
- Переменное спектральное разрешение (без влияния на пропускную способность);
- Исключительная устойчивость и нечувствительность к вибрациям;
- Компактное, легкое, готовое к использованию решение;
- Охват широкой полосы спектра (от УФ до ближней ИК).
Импульсный лазер возбуждает флуоресцентный образец; сигнал отправляется через GEMINI и измеряется детектором SPAD, подключенным к системе счета одиночных фотонов с корреляцией по времени (TCSCP).

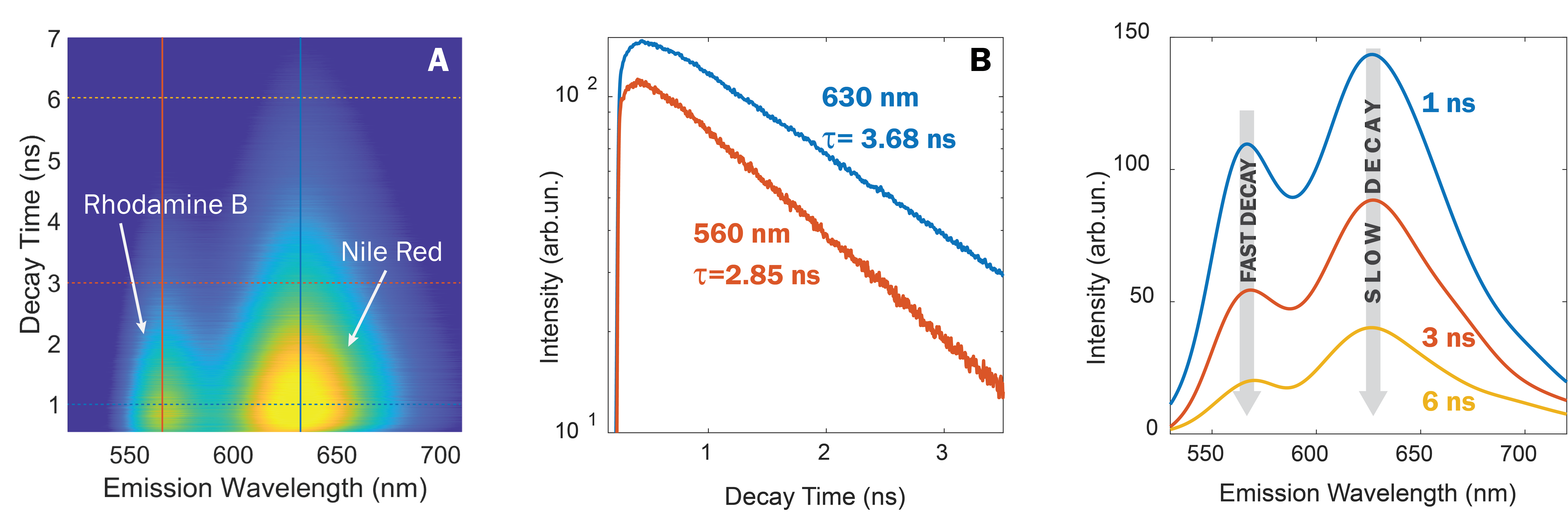

Пример измерения:
A) Изображение флуоресценции образца (смесь: Родамин Б + краситель Nile Red в этаноле) как функция длины волны излучения и времени затухания.
B) Вертикальные разрезы вдоль изображения позволяют визуализировать динамику на разных длинах волн (вертикальные разрезы на (A)).
C) Горизонтальные разрезы вдоль изображения позволяют визуализировать спектры в разное время (горизонтальные разрезы на (A)).
Флуоресценция с временным и частотным разрешением с однопиксельным детектором и модулем TCSPC

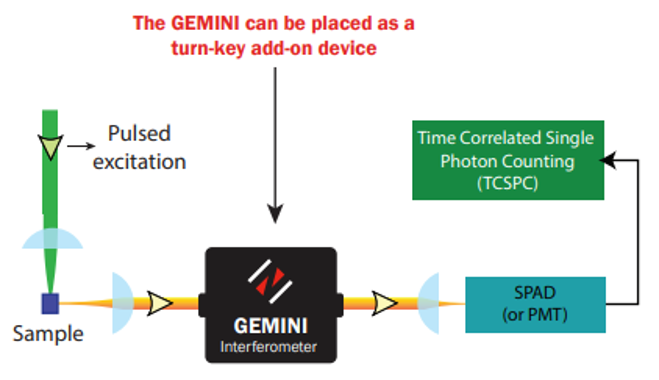

Экспериментальная установка для флуоресценции с временным и частотным разрешением
GEMINI обеспечивает спектральное разрешение, а TCSPC система обеспечивает временное разрешение.
Тест чувствительности
Благодаря чистой апертуре размером 1 см GEMINI отличается исключительной пропускной способностью из-за отсутствия входных/выходных щелей и отличному оптическому фактору. Это обеспечивает выдающуюся чувствительность всей оптической системы, что позволяет достигать пикомолярных концентраций при проведении измерений.

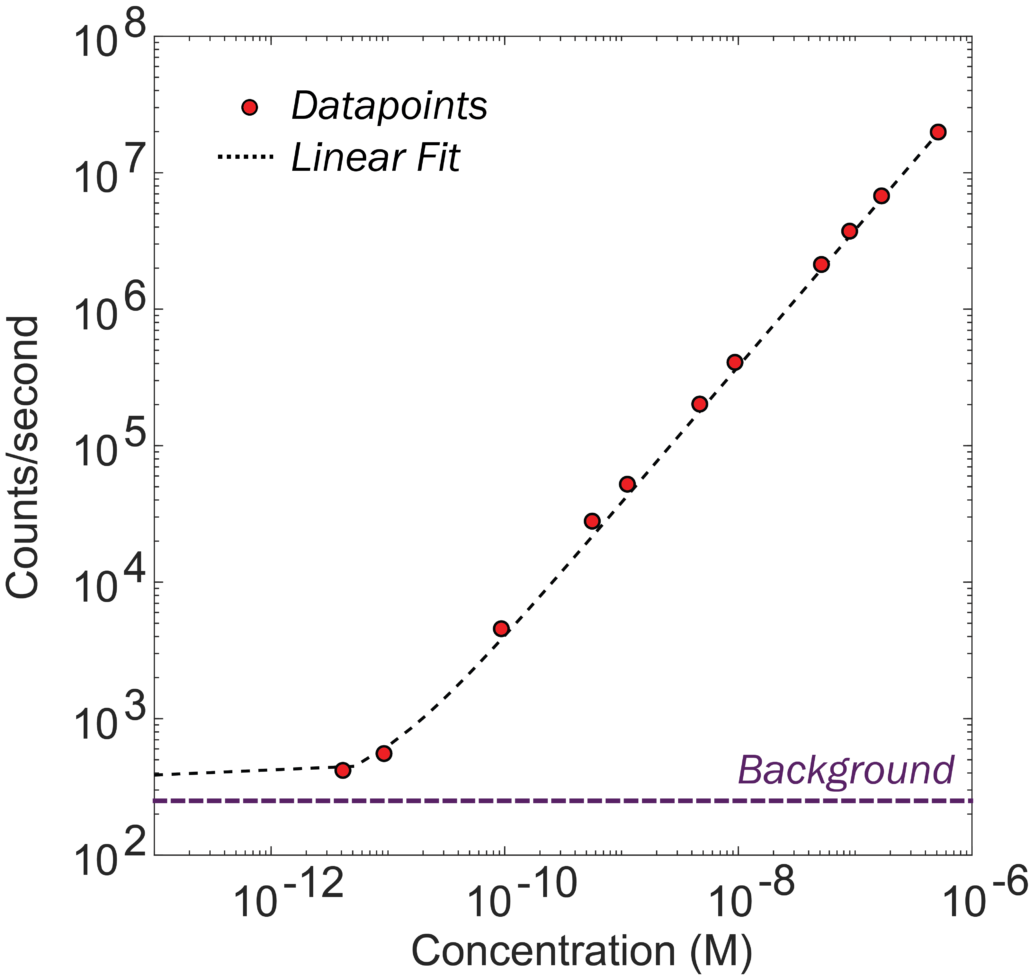

Измерения при разных концентрациях образца. Мощность возбуждения: 275 мкВт при длине волны 532 нм; Образец: смесь Родамина B и красителя Nile Red в этаноле.
Nireos GEMINI - это сверхстабильный интерферометр, который гарантирует чрезвычайно высокую точность и воспроизводимость относительной задержки между двумя сгенерированными копиями света с синхронизацией по фазе. Это позволяет измерять очень слабые сигналы, требующие длительного времени интегрирования, не беспокоясь об устойчивости интерферометра. Фактически, GEMINI абсолютно нечувствителен к внешним вибрациям или механическим шумам окружающей среды.
Спектральное разрешение
NIEROS GEMINI позволяет изменить спектральное разрешение в любое время просто с помощью программного обеспечения. Изменение спектрального разрешения не влияет на высокую пропускную способность. На приведенном ниже графике показаны спектральные разрешения, обеспечиваемые 2 доступными стандартными версиями GEMINI во всем рабочем спектральном диапазоне. Как и в любом подходе, основанном на преобразовании Фурье, спектральное разрешение не является постоянным в зависимости от длины волны.
Минимально достижимые спектральные разрешения для каждой версии GEMINI (S и L)
Программное и аппаратное обеспечение Plug & Play
NIREOS предоставляет программное обеспечение Plug & Play, способное управлять как устройствами GEMINI, так и TCSPC системами основных производителей. Таким образом, после того как вы установили спектральные параметры GEMINI (например, спектральный диапазон и спектральное разрешение) и временные параметры TCSPC (например, время интегрирования), вы можете напрямую получить полностью откалиброванное изображение TRES одним щелчком мыши.
Передняя панель программного обеспечения Nireos для приложения TRES
