Измерение мощности лазера: как выбрать правильное устройство?
Вы едете на автомобиле со скоростью 120 км/ч в зоне, где скорость 120 км/ч разрешена, при этом Вы только что увидели вспышку радара-камеры, которая контролирует ограничение скорости и выдает автоматический штраф. Вы знаете, что Вы в безопасности, потому что скорость на спидометре Вашего автомобиля является точной. Это ожидания, которые мы возлагаем на надежные измерительные приборы.
Вы так же уверены в своем измерителе мощности лазера? Как Вы себя чувствуете, когда Вы поворачиваете лазер на измеритель мощности? Считаете ли Вы, что он не сожжёт Ваш образец? Вы уверены в точности своих измерений?
Давайте разберем как правильно выбрать устройство измерения мощности лазерного излучения.
Шаг первый к измерению мощности лазера:
Выбрать высококачественный детектор для измерения мощности лазера
Первым шагом на пути получения точных данных мощности лазерного излучения является использование правильного детектор. Поисковая система Gentec-EO подходящего детектора поможет вам в кратчайшие сроки убедиться, что измеритель мощности, который у Вас есть, или тот, который Вы собираетесь купить, является правильным выбором. Она предложит Вам ввести данные параметров излучения вашего лазера, с которым вы проводите измерения.
1 - Какова средняя мощность вашего лазера?
Имейте в виду, что средняя мощность лазера является самым важным фактором для определения того, какой измеритель мощности Вы будете использовать, поскольку теплоотдачей необходимо управлять с помощью теплопроводности корпуса, охлаждения вентилятором или водяного охлаждения.
2 - Каков диаметр вашего лазерного луча?
Другим важным фактором, который следует учитывать, является размер пучка. Идеальная площадь пучка составляет 80% от апертуры измерительной головки. Мы не рекомендуем использовать луч размером менее 10% от размера апертуры. Если пучок больше апертуры, это вызовет ошибки измерения, так как корпус поглотит часть тепла.
3 - Какова длина волны излучения вашего лазера?
При поиске детектора измерителя мощности лазера важно знать на какой длине волны он будет использоваться. Фактически различные типы детекторных технологий, которые существуют, по-разному реагируют на различные длины волн излучения.
Некоторые детекторы очень широкополосные и могут реагировать на широкий диапазон длин волн, тогда как другие работают только в ограниченном диапазоне длин волн. Например, кремниевые фотодиоды очень чувствительны к видимым длинам волн спектра, но не будут работать в глубоком УФ-диапазоне или в дальней инфракрасной области спектра.

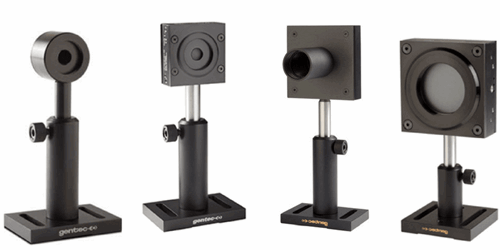

Выбор типа детекторной головки
Независимо от того, используете ли вы систему поиска подходящего детектора Gentec-EO или просматриваете наш веб-сайт, вы заметите, что существует множество различных детекторов лазерного излучения. Чтобы соответствовать эволюции постоянно растущего мира лазеров, инженеры компании Gentec-EO разработали детекторы на базе различных материалов, которые расширяют диапазон измерения с точки зрения пороговых значений и уровней мощности лазерного излучения.
Ниже приведен краткий обзор тех типов детекторов, которые мы рекомендуем использовать с разными типами лазеров:
Лазеры с низкой мощностью излучения: фотодиоды - лучший способ измерения мощности излучения от нескольких нВт до 800 мВт.
Непрерывные лазеры и CO2-лазеры: детекторы типа H. Их очень трудно повредить, и они также хорошо работают с импульсными лазерами.
Сильно сфокусированные лазеры со средней мощностью до 50 Вт: детектор типа W может противостоять выжиганию DPSS лазером или многими другими типами лазеров, которые могут нанести повреждения. Он имеет лучший порог мощности повреждения и идеально подходит, когда Вы не можете увеличить размер лазерного пучка.
Импульсные лазеры со средней мощностью более 50 Вт, но ниже 200 Вт: детектор типа VR - объемный поглотитель, который играет двойную роль. Во-первых, он рассеивает пучок, поэтому он распределяет плотность излучения на большей поверхности. Во-вторых, он отражает часть пучка, поэтому часть мощности ослабляется. Идеально подходит для лазеров с модуляцией добротности (Q-Switch) с высокой энергией и низкой частотой следования импульсов.
Импульсные лазеры со средней мощностью более 200 Вт: детекторы типа H12 или типа HD могут выдерживать плотность энергии, создаваемую фемтосекундным лазером мощностью 1 кВт или плотность мощности от мощного лазера до 120 кВт.
Шаг второй:
Выберите измеритель мощности, который наилучшим образом соответствует Вашим потребностям
Теперь, когда у Вас есть детектор, как Вы хотите получить показания? Вам нужно будет преобразовать сигнал детектора в фактическое измеренное значение в Ваттах. Электроника, которая делает это преобразование, включена в устройство, называемое измерителем.

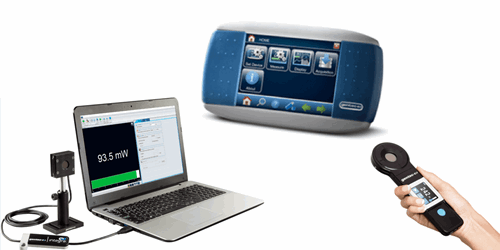

Лазерные измерители мощности могут принимать различные формы, в зависимости от Ваших потребностей. Они могут быть основаны на работе с ПК для использования с программным обеспечением сбора данных. Они могут иметь дисплей, если Вы хотите, например, видеть результаты измерений в реальном времени на вашем оптическом столе. Они могут даже быть беспроводными и поддерживать связь с Вашим телефоном или компьютером для отправки измерений.
В качестве альтернативы Вы можете рассмотреть устройства измерения мощности лазера «2 в 1», например, серию измерителей мощности Pronto. Данные устройства состоят из детектора и системы считывания данных. Они гарантируют измерение за 5 секунд для мощностей в диапазоне до 10 кВт с погрешностью до 3%.
Измеритель мощности рекомендуется выбирать после того, как Вы определили, какой из детекторов лучше всего соответствует Вашим потребностям, а не наоборот. Причина в том, что не все системы считывания данных совместимы со всеми детекторами.
Вот и все!
С учетом этой информации, Вы сможете с легкостью выбрать устройство измерения мощности для вашего лазера. Если у Вас есть какие-либо вопросы, обращаетесь к одному из наших экспертов по измерению параметров лазерного излучения
