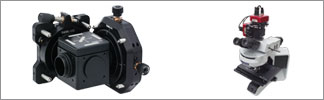

Оптомеханическая система 2SCM1-DC для крепления двух камер на стандартный прямой микроскоп, предназначенная для работы с научными камерами Thorlabs, позволяет одновременно регистрировать несколько оптических сигналов, выходящих из одного порта микроскопа. Такая система отлично подходит для задач мультиспектральной визуализации с использованием дихроичного светоделителя. Вращающийся держатель системы для камеры, регистрирующей отраженный от светоделителя сигнал, дает возможность регулировать поворот камеры с точностью ± 8° в пределах 360°. Второй держатель для камеры, регистрирующей проходящий через светоделитель сигнал, позволяет осуществлять линейные перемещения камеры в плоскости XY на расстояния до 4 мм. Для грубой настройки фокусировки оба порта позволяют осуществлять ручное управление смещением камеры в пределах 6 мм.
В состав системы для крепления двух камер к порту микроскопа входит куб фильтров, который предназначен для крепления набора фильтров для флуоресцентного анализа (дихроичный фильтр, фильтр возбуждения, запирающий фильтр), а также светоделителя в формате пластинки 25 мм x 36 мм или другого оптического элемента (толщиной до 1.1 мм). Куб фильтров состоит из основания и верхней крышки со вставкой для крепления компонентов набора фильтров. Кинематическая конструкция куба позволяет легко переключаться между установленными фильтрами без переюстировки системы. В комплект поставки входит одна крышка куба для установки набора фильтров. Дополнительные крышки кубов DFM1T1 для монтажа дополнительных комплектов фильтров продаются отдельно.
Совместимость с микроскопами
Входной порт системы 2SCM1-DC имеет внешнюю резьбу SM1 (1,035 "-40). Кроме того, компания Thorlabs предлагает линейку адаптеров для портов микроскопа, которые позволят установить 2SCM1-DC на многие коммерческие микроскопы. 2SCM1-DC закрепляет камеры на расстоянии от 102.6 мм до 105.6 мм) от порта микроскопа для камеры, которое может находиться за пределами парфокального расстояния некоторых микроскопов, включая инвертированные микроскопы Nikon и Olympus. Для этих микроскопов система 2SCM1-DC может использоваться, если парфокальность с окулярами не нужна.
Система крепления двух камер к микроскопу 2SCM1-DC будет парфокальна с микроскопами серии Cerna компании Thorlabs и прямыми микроскопами Nikon и Olympus. Для микроскопов серии Olympus BX компания Thorlabs предлагает адаптер SM1A51 с SM1 резьбой. Система 2SCM1-DC может быть прикреплена к тринокулярному порту микроскопов Cerna и прямых микроскопов Nikon с помощью адаптера SM1A58.
