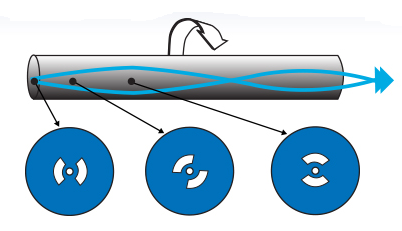

«Крученые» (spun) оптические волокна – это специальные двулучепреломляющие оптические волокна, которые изготавливают путем скручивания одномодовой заготовки с сохранением поляризации в процессе вытяжки. Скручивание происходит таким образом, что "бабочка" вращается вокруг оси волокна (см. рис.). Компания Thorlabs предлагает "крученые" оптические волокна для 1310 нм (SHB1250G80 и SHB1250) и 1550 нм (SHB1500). В отличие от стандартных оптических волокон с сохранением поляризации, данные волокна разработаны для сохранения линейной и круговой поляризации, при этом поляризация излучения на выходе световода нечувствительна к вибрациям и тепловым флуктуациям, а также к дрейфу, вызванному стрессиндуцированным двулучепреломлением.
!!! ВНИМАНИЕ. В связи с постановлением Правительства РФ №788 от 06.07.2018 г. «Об утверждении ставок ввозных таможенных пошлин в отношении отдельных товаров, страной происхождения которых являются Соединенные Штаты Америки» ставка ввозной таможенной пошлины на оптические волокна (код ТН ВЭД 9001 10 900 1) составляет 30%. Поэтому указанные ниже цены при заказе также будут увеличены на 30%.
Цена указана за 1 метр оптоволокна
Благодаря своим свойствам такие волокна отлично подходят для высокочувствительных оптических трансформаторов тока и напряжения. Эти волокна можно использовать для работы как с переменным, так и с постоянным током. Работа оптических трансформаторов основана на измерении вращения оси поляризации света, вызванного эффектом Фарадея. Эффект Фарадея заключается во вращении состояния поляризации под воздействием магнитного поля. Для детектирования тока магнитное поле генерируется проводником с током. Так как магнитное поле, создаваемое проводником, прямо пропорционально току, угол поворота плоскости поляризации также пропорционально току. Чувствительность устройства может быть увеличена путем намотки волокна на проводник.
Использование «крученых» оптических волокон для оптических трансформаторов имеет определенные преимущества над традиционным методом. Во-первых, волокно, в котором происходит вращение поляризации, изолированно от источников напряжения. Это исключает вероятность электрических шумов, которые могли бы повлиять на измерения. Также представленные волокна чрезвычайно чувствительны к внешнему полю, имеют малое время отклика, очень легкие и компактные.
Особенности:
- Рабочие длины волн: 1310 или 1550 нм;
- Диаметр оболочки: Ø80 мкм или Ø125 мкм;
- Сохранение линейной и круговой поляризации;
- Разработаны для оптических трансформаторов.
