В высокоскоростных оптических модуляторах Thorlabs для обеспечения высокоскоростной модуляции интенсивности и ослабления луча используется технология деформируемого зеркала вместо ячеек Поккельса или акустооптических модуляторов. Полностью отражающая конструкция включает в себя МЭМС зеркала с золотым покрытием, характеристики которых не зависят от поляризации и вносят минимальную (<100 фс2) дисперсию. Это однонаправленное устройство принимает коллимированный входной луч диаметром 1-2 мм (1/e2) с оптической мощностью <5 Вт. Для заказа доступны модели оптических модуляторов со стандартным (> 250: 1) или высоким (> 2500: 1) коэффициентами контрастности.
Коэффициент пропускания, который является функцией как входного напряжения, так и длины волны, управляется аналоговым входным напряжением от 0 до 1 В; это напряжение может быть легко создано с помощью стандартного оборудования сбора данных (DAQ) или другой электроники. Устройство поддерживает непрерывную работу на постоянном токе, а также частоту модуляции до 20 кГц, что делает оптические модуляторы Thorlabs идеальными для приложений визуализации, таких как обратное гашение или выбор области интереса (ROI).
Более высокий контраст, достигаемый с помощью модулятора OM6NH (/ M), стал возможным благодаря включению в конструкцию двух МЭМС зеркал, деформация которых ведет себя как решетка; одно дифрагирует по горизонтали, а другое - по вертикали, что обеспечивает повышенную контрастность.
|
Особенности: - Оптический модулятор света; - Рабочий диапазон: 700 – 1100 нм; - Время отклика: менее 2 мкс; - Нет зависимости от состояния поляризации; - Дисперсия: <100 фс2; - Пассивное охлаждение для снижения вибраций; - Частота модуляции: 0-20 кГц. |

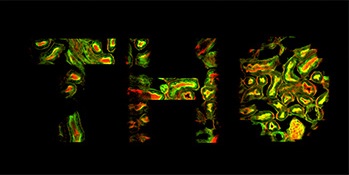

Снимок клеток почек мыши, полученный с помощью микроскопа Bergamo® II от Thorlabs и титан-сапфирового лазера Tiberius® с использованием оптического модулятора OM6N для задания области интереса
|
