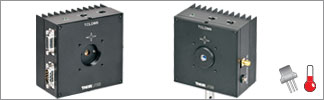

Держатели Thorlabs серии LDM для лазерных диодов со встроенным TEC (термоэлектрическая система охлаждения) идеально подходят для контроля температуры при работе со стандартными лазерными диодами в корпусах TO-can диаметром Ø3.8 мм, 5.6 мм или Ø 9.0 мм. Лазерные диоды можно быстро и легко установить, вставив лазерный диод в розетку в соответствии с назначением штырьков и закрепив монтажный фланец двумя винтами с шестигранным отверстием 5/64" [2.0 мм]. Каждый монтажный фланец имеет гнезда для пинцета для удобства вставки и извлечения. Гнездо диода расположено очень близко к передней части холодной пластины, что облегчает подключение устройств с короткими выводами. Компания Thorlabs также предлагает держатели с термоэлектрическим охлаждением для лазерных диодов в TO корпусах с оптоволокном.
Дно и боковые стороны каждого держателя имеют девять монтажных отверстий 1/4 "-20 (M6), каждое из которых имеет глубину 1/4" (6.4 мм). Передняя поверхность оснащена резьбовыми отверстиями для монтажа каркасных систем 30 мм и 60 мм и резьбой SM1 для использования с SM1 тубусами. Гнездо лазерного диода расположено по центру внутри корпуса и находится на расстоянии 2.00 дюйма (50.8 мм) над монтажными отверстиями для установки крепления на стержень.
Каждое крепление включает Bias-T для радиочастотной модуляции тока лазерного диода от 100 кГц до 500 МГц (модель #LDM38) или 600 МГц (модели LDM56, LDM56F и LDM90) с использованием разъема SMA на боковой панели держателя. Максимальная мощность радиочастотной модуляции составляет 200 мВт. Система безопасности включает светодиод на верхней крышке крепления, являющийся индикатором того, что лазерный диод включен, и разъем для удаленной блокировки, расположенный сбоку.
Встроенный термоэлектрический охладитель позволяет управлять температурой лазерного диода. Монтажный фланец защищает лазерный диод от движения воздуха, позволяя достичь температурной стабильности около 10 мК.
Особенности:
- Встроенный термоэлектрический элемент;
- Держатели для контроля температуры лазерного диода;
- Совместим с лазерными диодами в TO корпусе Ø3.8 мм, Ø5.6 мм или Ø9.0 мм;
- Радиочастотная модуляция тока лазерного диода: до 600 МГц;
- Охлаждающая / нагревательная способность: 8 Вт.
