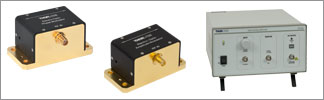

Электрооптические амплитудные и фазовые модуляторы Thorlabs из ниобата лития – результат объединения опыта выращивания кристаллов и работы с электрооптическими материалами. Электрооптические модуляторы Thorlabsиспользуют легированный оксидом магния (MgO) ниобат лития для работы с излучением высокой мощности. Модуляторы имеют вход SMA RF, который напрямую совместим с усилителем высокого напряжения HVA200 Thorlabs. Thorlabs предлагает широкополосные и высокодобротные резонансные модели модуляторов.
Особенности:
- Высокая производительность в компактном корпусе;
- Широкополосные и высокодобротные резонансные модуляторы;
- Апертура: 2 мм в диаметре;
- Кристалл ниобата лития, легированный оксидом магния (MgO);
- Входной разъем SMA RF;
- Возможно изготовление на заказ.
Широкополосные модуляторы
Широкополосные электрооптические модуляторы Thorlabs состоят из электрооптического кристалла, помещенного в корпус, оптимизированный для максимальной производительности. Сигнал от РЧ драйвера напрямую поступает на электрооптический кристалл через входной разъем SMA RF. Внешний радиочастотный драйвер подает напряжение для желаемой модуляции. Управление свойствами кристалла может осуществляться как постоянным сигналом тока (DC), так и сигналами с частотой предельной для внешнего радиочастотного драйвера. Данные широкополосные амплитудные и фазовые модуляторы Thorlabs предлагаются с просветляющим покрытием -C4 * (400-600 нм), -C1 (600-900 нм), -C2 (900-1250 нм) или -C3 (1250-1650 нм).
Высокодобротные резонансные модуляторы
Резонансные электрооптические модуляторы работают на фиксированной частоте, а конструкция Thorlabs включает в себя высокодобротный резонансный контур. По сравнению с напряжением, необходимым для управления широкополосными электрооптическими модуляторами, рабочее напряжение резонансных электрооптических модуляторов значительно ниже. Резонансные амплитудные и фазовые модуляторы Thorlabs, работающие на частоте 20 МГц, оснащены просветляющим покрытием -C1 (600 - 900 нм). Доступны стандартные и нестандартные варианты просветляющего покрытия, а также версии с указанными пользователем резонансными частотами от 0.1 до 100 МГц.
Драйверы и аксессуары
Любой стандартный лабораторный генератор функций может управлять резонансными модуляторами Thorlabs. Высоковольтный усилитель HVA200 Thorlabs, который имеет выход ± 200 В при постоянном токе 100 мА, ширину полосы 1 МГц и низкий уровень шума, идеально подходит для управления широкополосными электрооптическими модуляторами, которые не являются резонансными, когда соблюдены определенные условия эксплуатации. Электрооптические модуляторы, управляемые HVA200, могут полностью модулировать сигналы, когда требуемое полуволновое напряжение составляет ≤200 В. Из-за зависимости полуволнового напряжения от длины волны входного оптического сигнала, электрооптические модуляторы, управляемые HVA200, могут не полностью модулировать оптические сигналы, которые попадают на верхний предел рабочих длин волн модуляторов.
