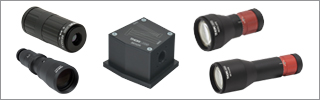

Компания Thorlabs предлагает широкий выбор расширителей лазерных пучков типа Галилея для УФ, видимого и ближнего ИК диапазона. В ассортименте представлены системы с фиксированным и регулируемым увеличением, скользящей или вращающейся линзой. Кроме того, в каталоге представлены отражающие расширители. Оптические элементы расширителей оснащены узкополосными или широкополосными просветляющими покрытиями с высокой лучевой стойкостью, поэтому расширители Thorlabs можно использовать как с источниками непрерывного, так и импульсного излучения. Кроме того, большая апертура входного и выходного окна системы позволяет сформировать пучок с расходимостью, определяемой дифракционным пределом.
В ассортименте компании Thorlabs представлено несколько основных категорий расширителей луча для различных применений. В таблице представлены основные технические характеристики моделей расширителей:
|
Параметр |
Фиксированное увеличение, Скользящая линза |
Фиксированное увеличение Ахроматическая оптика, Скользящая линза |
|||
|
Увеличение |
2X, 3X, 5X, 10X |
2X, 3X, 5X, 10X, 15X, 20X |
2 - 5X |
0.5 - 2X |
2X, 4X, 6X |
|
Просветляющее покрытие для диапазонов |
240 - 360 нм (-UVB) |
400 - 650 нм |
400 - 650 нм |
400 - 650 нм |
N/A |
|
Зеркальное покрытие |
N/A |
Серебрянное покрытие (450 нм - 20 мкм) |
|||
|
Отражение (от поверхности) |
Ravg <0.2% (RMax <1.5% для -UVB) |
RMax <0.5% |
Ravg <0.5% |
Ravg <0.5% |
Ravg >96% |
|
Макс. диаметр пучка на входе1 |
2X: 8.5 мм 3X: 9.0 мм 5X: 4.3 мм 10X: 2.8 мм |
2X: 8.5 мм 3X: 9.0 мм 5X: 5.0 мм 10X: 3.0 мм 15X: 2.5 мм 20X: 2.0 мм |
2X - 5X: 4.0 мм 5X - 10X: 2.3 мм |
0.5X: 6.0 мм до 2X: 3.0 мм |
3 мм |
|
Искажение волнового фронта |
<λ/4 (от пика до впадаины) |
<λ/4 |
<λ/10 2 (RMS) |
||
|
Качество поверхности3 |
10-5 |
20-10 |
40-20 |
||
Примечания:
1. В случае Гауссова пучка: диаметр определяется по уровню 1/e².
2. Для пука Ø1.5 мм (на входе) и расширителя с увеличением 2X, пучок Ø1.0 мм - 4X, пучок Ø0.5 мм - 6X.
3. Характерный размер царапины/скола
