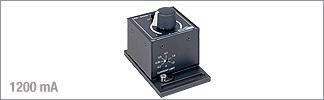

Драйвер LEDD1B компании Thorlabs предназначен для управления мощными светодиодами с токами до 1200 мА. Он позволяет регулировать предельное значение тока для защиты подключенного светодиода. Выходной ток может быть ограничен в диапазоне от 200 мА до 1.2 А с помощью вращения плоской отверткой ручки регулировки на передней панели устройства. Это гарантирует, что выходной ток не превышает лимит независимо от других настроек или входного напряжения модуляции.
Драйвер LEDD1B Thorlabs совместим с высокомощными светодиодами Thorlabs, которые доступны в следующих форматах: светодиоды с коллимирующей оптикой, светодиоды с теплоотводом, светодиоды на печатной плате и светодиоды, сопряженные с оптоволокном. Он также подходит для работы с некоторыми светодиодами Thorlabs в TO корпусе, для которых максимальные значения прямого постоянного тока достигают более 200 мА. При управлении этими светодиодами необходимо следить за тем, чтобы ограничение тока LEDD1B устанавливалось на уровне или ниже максимального номинального значения тока светодиода.
Драйвер LEDD1B имеет три режима работы: режим постоянного тока, режим триггера и режим модуляции. Режимы триггера и модуляции управляются внешним напряжением в диапазоне от 0 до 5 В. В режиме модуляции выходной ток светодиода точно соответствует амплитуде и форме входного сигнала независимо от положения ручки регулятора в верхней части блока управления T-Cube. В режиме триггера выходной ток переключается на значение, которое было выбрано рукояткой регулятора в верхней части модуля, как только будет достигнуто пороговое напряжение. Это можно использовать для широтно-импульсной модуляции (ШИМ). Пороговое напряжение является фиксированным и не может быть изменено пользователем. Режим работы можно изменить с помощью переключателя рядом с ручкой регулировки на верхней панели драйвера.
Представленный драйвер обладает компактными размерами, а потому легко встраивается в устройство пользователя. Источник питания драйвера выбирается пользователем в зависимости от его приложения.
Особенности:
- Простой в использовании драйвер светодиодов;
- 3 режима работы;
- Компактные размеры: 60 мм x 60 мм x 47 мм (2.4" x 2.4" x 1.8");
- Управление шириной и частой следования импульсов;
- Регулируемый порог значений тока;
- В комплект поставки входит кабель CAB-LEDD1.
