Описание
Кристаллы Yb3+:YLF имеют лучшие термо-оптические характеристики, чем изотропные матрицы типа YAG, их высокая теплопроводность обеспечивает эффективный отвод тепла. Более того, Yb3+:YLF имеет пиковое значение сечения излучения на длине волны генерации сопоставимой с лазерными кристаллами Yb3+:Sr3Y(BO3)3 и Yb3+:Ca4GdO(BO3)3. Также в кристаллах YLF может достигаться высокая степень легирования ионами иттербия.
|
Особенности: - Простая электронная структура исключает поглощения из возбужденного состояния; - Широкая и гладкая полоса излучения; - Широкий диапазон перестройки длины волны; - Спектр поглощения хорошо совпадает с длиной волны излучения InGaAs лазерных диодов; - Малый квантовый дефект; - Возможно изготовление на заказ по запросу. |
Применения: - Лазеры с синхронизацией мод с диодной накачкой - Лазеры на тонких дисках. |
Свойства кристаллов Yb:YLF
|
Параметр |
Значение |
|---|---|
|
Пик линии поглощения |
960 нм |
|
Сечение поглощения на пиковой длине волны |
10,5×10-20 см2 |
|
Ширина линии поглощения |
~10 нм |
|
Длина волны излучения |
1017 нм |
|
Время жизни 2F5/2 уровня |
2,1 мс |
|
Сечение излучения на 1053 нм |
4,1×10-21 см2 |
|
Показатель преломления на 1040 нм |
~1.4 |
|
Кристаллическая структура |
тетрагональная |
|
Плотность |
3,95 г/см3 |
|
Твердость по Моосу |
5 |
|
Теплопроводность |
6 Вт*м-1 K-1 |
|
Термооптический коэффициент dn/dT |
-4.6×10-6 (//c) K-1, -6.6×10-6 (//a) K-1 |
|
Коэффициент теплового расширения |
8×10-6 (//c) K-1, 13×10-6 (//a) K-1 |
|
Типовая степень легирования |
5-20 at.% |

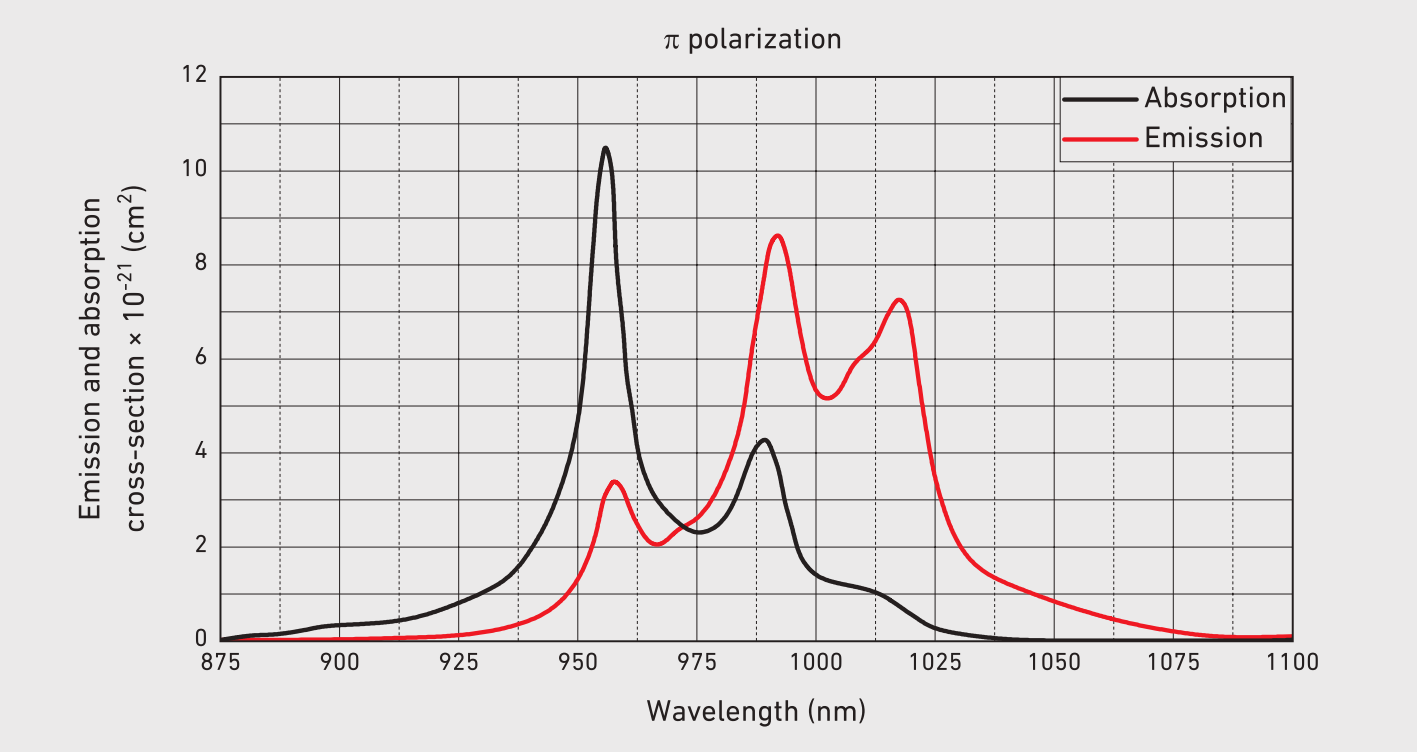

Линии поглощения и излучения
Стандартна спецификация на кристаллы Yb:YLF
|
Параметр |
Значение |
|---|---|
|
Ориентация |
a-cut |
|
Поглощение |
>90% |
|
Допуск на поперечные размеры |
+0/-0,1 мм |
|
Допуск на длину кристалла |
±0,1 мм |
|
Отклонение от параллельности |
<10 угловых секунд |
|
Отклонение от перпендикулярности |
<10 угловых минут |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/10@632,8 нм |
|
Покрытия |
AR(R<0,5%) (960 нм) + AR(R<0,2%) (1000-1060 нм) |
|
Порог повреждения |
>10 Дж/см2 (1030 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
