Описание
Иттрий-алюминиевые кристаллы, легированные Yb3+, (Yb3+YAP) представляют собой двухосные ромбические кристаллы. Твердость и теплопроводность YAP кристалла аналогичны YAG, но имеют высокий коэффициент анизотропного теплового расширения и являются двулучепреломляющими. Длины волн излучения поляризованы, а сечения излучения и поглощения сильно зависят от кристаллографической ориентации. Сечения поглощения кристалла Yb: YAP больше, чем у кристалла Yb: YAG.
|
Особенности: - Двухосные кристаллы с ромбической сингонией; - Сечение поглощения зависят от ориентации; - Высокая теплопроводность; - Малый квантовый дефект; - Возможно изготовление на заказ по запросу.
|
Применения: - Фемтосекундные лазеры; - Регенеративные усилители; - Непрерывные лазеры; - Лазеры с пассивной модуляцией добротности на тонких дисках. |
Свойства Yb:YAP кристаллов
|
Параметры |
Значения |
|---|---|
|
Пик линии поглощения |
978 нм |
|
Сечение поглощения на пиковой длине волны |
6,6×10-20 см2 |
|
Ширина линии поглощения |
4 нм |
|
Длина волны излучения |
1040 нм |
|
Время жизни 2F5/2 уровня |
500 мкс |
|
Сечение излучения на 1040 нм |
0.5×10-20 см2 |
|
Показатель преломления на 632.8 нм |
1.96 (//a), 1.94 (//b), 1.97 (//c) |
|
Кристаллическая структура |
ромбическая |
|
Плотность |
5,35 г/см3 |
|
Твердость по Моосу |
8,5 |
|
Теплопроводность |
11.7 (//a), 10.0 (//b), 13.3 (//c) Вт*м-1 K-1 |
|
Термооптический коэффициент dn/dT |
7.7×10-6 (//a) K-1, 11.7×10-6 (//b) K-1,
|
|
Коэффициент теплового расширения |
2.32×10-6 (//a) K-1, 8.08×10-6 (//b) K-1,
|
|
Типовая степень легирования |
<2 at.% |

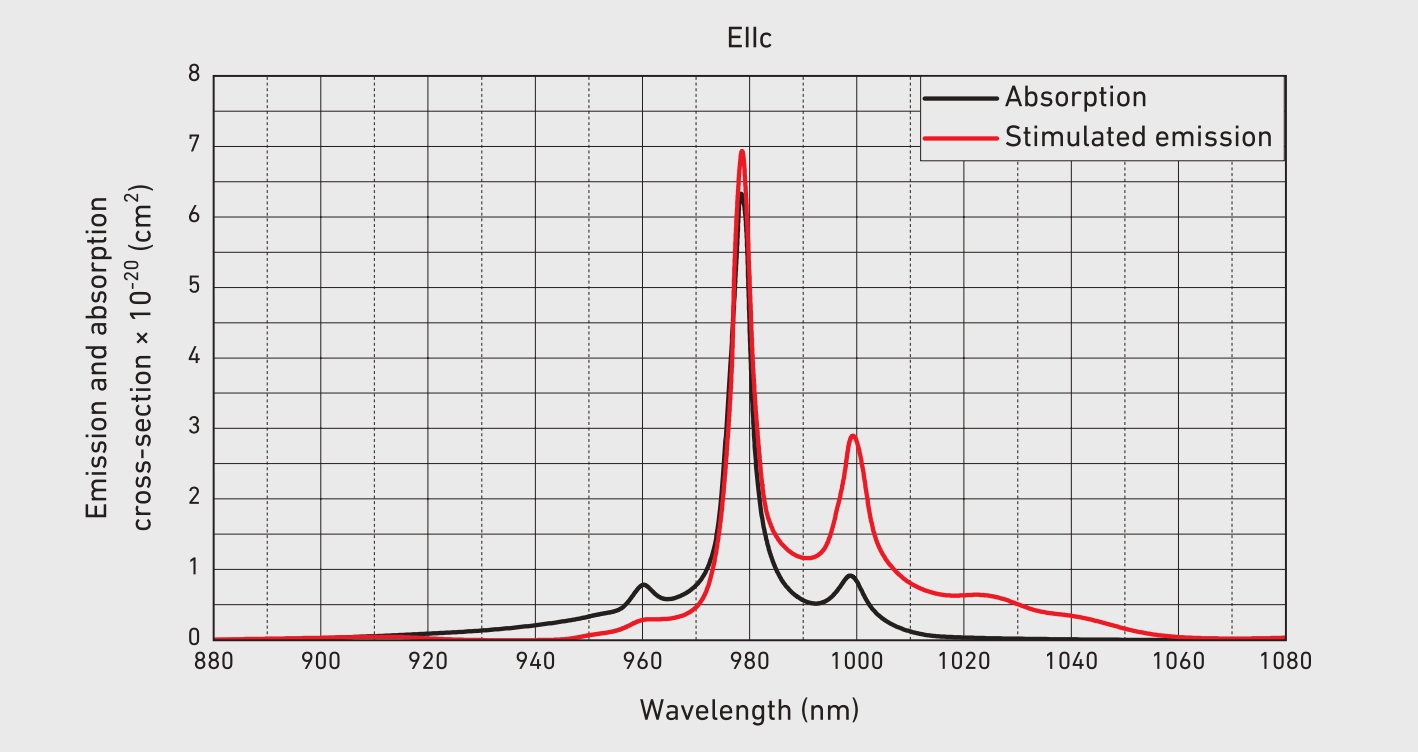

Линии поглощения и излучения
Стандартная спецификация Yb:YAP кристаллов
|
Параметры |
Значения |
|---|---|
|
Ориентация |
a-cut |
|
Поглощение |
>90% |
|
Допуск на поперечные размеры |
+0/-0,1 мм |
|
Допуск на длину кристалла |
±0,1 мм |
|
Отклонение от параллельности |
<10 угловых секунд |
|
Отклонение от перпендикулярности |
<10 угловых минут |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/10@632,8 нм |
|
Покрытия |
AR(R<0,25%) (978 нм) + AR(R<0,15%) (1020-1070 нм) |
|
Порог повреждений |
>10 Дж/см2 (1030 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
