Описание
Кристаллы Yb3+:YAG имеют время жизни уровня 2F5/2 около 950 мкс и квантовый дефект ~9%. Yb:YAG также имеет широкую полосу поглощения около 940 нм, которая более чем в 10 раз шире чем линия 808 нм у кристаллов Nd:YAG. Это делает кристаллы Yb:YAG менее чувствительными к температурным изменениям длины волны лазерных диодов. Yb:YAG-лазеры обычно генерируют излучение на 1030 нм (более интенсивная линия) или 1050 нм. Эти кристаллы часто используют в мощных и эффективных лазерах на тонких дисках.
|
Особенности: - Простая электронная структура исключает поглощение из возбужденного состояния; - Широкая линия поглощения около 940 нм; - Долгое время жизни уровня 2F5/2 ионов иттербия; - Низкий квантовый дефект; - Возможно изготовление на заказ по запросу. |
Применения: - Обработка, сварка, резка материалов; - Эффективные лазеры на тонких дисках с большой выходной мощностью. |
Свойства кристаллов Yb:YAG
|
Параметры |
Значения |
|---|---|
|
Пик линии поглощения |
942 нм |
|
Сечение поглощения на пиковой длине волны |
7,7×10-21 см2 |
|
Ширина линии поглощения |
18 нм |
|
Длина волны излучения |
1030 нм |
|
Время жизни 2F5/2 уровня |
950 мкс |
|
Сечение излучения @1030 нм |
2,1×10-20 см2 |
|
Показатель преломления @632.8 нм |
1,83 |
|
Кристаллическая структура |
кубическая |
|
Плотность |
4,56 г/см3 |
|
Твердость по Моосу |
8,5 |
|
Теплопроводность |
~13 Вт*м-1 K-1 |
|
Термооптический коэффициент dn/dT |
7,8×10-6 K-1 |
|
Коэффициент теплового расширения |
6,2×10-6 K-1 |
|
Типовая степень легирования |
1-20 ат. % |

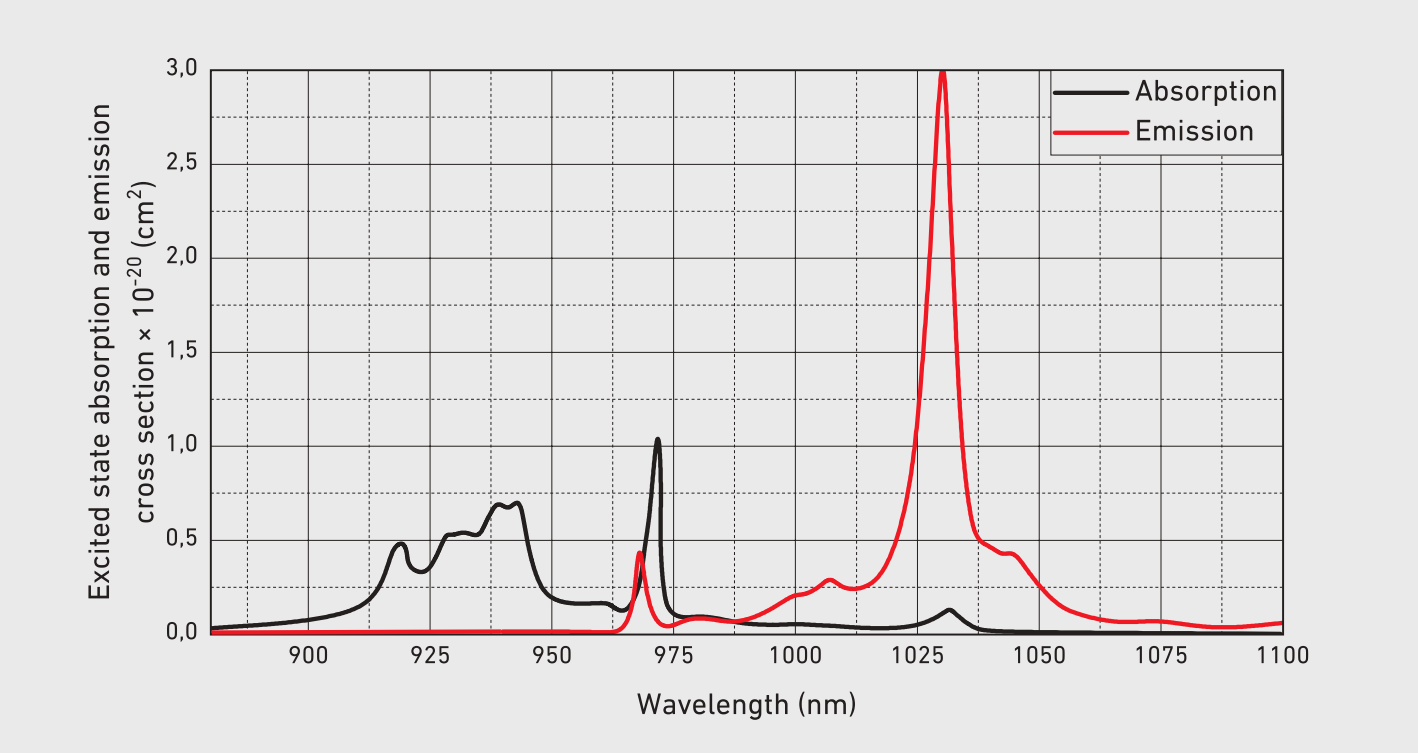

Линии поглощения и излучения
Стандартная спецификация кристаллов Yb:YAG
|
Параметры |
Значения |
|---|---|
|
Ориентация |
[111] |
|
Коэффициент экстинкции |
>28 дБ |
|
Поглощение |
>90% |
|
Допуск на поперечные размеры |
+0/-0,1 мм |
|
Допуск на длину кристалла |
±0,1 мм |
|
Отклонение от параллельности |
<20 угловых секунд |
|
Отклонение от перпендикулярности |
<10 угловых минут |
|
Фаски |
<0,15 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/10@632,8 нм |
|
Покрытия |
AR(R<0,5%) (940 нм) + AR(R<0,2%) (1030 нм) |
| Искажение волнового фронта | λ/4@632,8 нм |
|
Порог повреждений |
>10 Дж/см2 (1030 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
