Описание
Кристаллы Yb3+:KGW обладают широкой линией усиления, которая позволяет получать импульсы короче 100 фс в режиме синхронизации мод. По сравнению с другими активными средами с ионами иттербия с сопоставимой линией усиления, вольфраматы обладают большим сечением излучения. Концентрация ионов иттербия в кристаллах Yb:KGW может достигать 5 ат. % без значительного затухания. Теплопроводность находится в диапазоне 3-4 Вт*м-1К-1. Кристаллы Yb:KGW имеют небольшой квантовый дефект, и могут работать с квантовым дефектом значительно ниже ~4-5%.
|
Особенности: - Широкая линия усиления; - Высокое сечение излучения; - Малый квантовый дефект; - Высокий уровень легирования; - Высокая теплопроводность; - Возможно изготовление на заказ по запросу. |
Применения: - Фемтосекундные лазеры и регенеративные усилители; - Непрерывный лазеры и лазеры на тонких дисках с пассивной синхронизацией мод. |
Свойства кристаллов Yb:KGW
|
Параметры |
Значения |
|---|---|
|
Пик линии поглощения |
980 нм |
|
Сечение поглощения на пиковой длине волны |
12×10-20 см2 (E || Nm) |
|
Ширина линии поглощения |
3,7 нм |
|
Длина волны излучения |
1025 (1020-1060) нм |
|
Время жизни 2F5/2 уровня |
240 мкс |
|
Сечение излучения на 1030 нм |
3×10-20 см2 (E || Nm) |
|
Показатель преломления на 1064 нм |
ng = 2,037
|
|
Кристаллическая структура |
моноклинная |
|
Плотность |
7,25 г/см3 |
|
Твердость по Моосу |
4-5 |
|
Теплопроводность |
Ka = 2,6 Вт*м-1 K-1
|
|
Термооптический коэффициент dn/dT |
dnp/dT = -15,7×10-6 K-1
|
|
Коэффициент теплового расширения |
αp = 1,7×10-6 K-1
|
|
Типовая степень легирования |
1-5 ат. % |

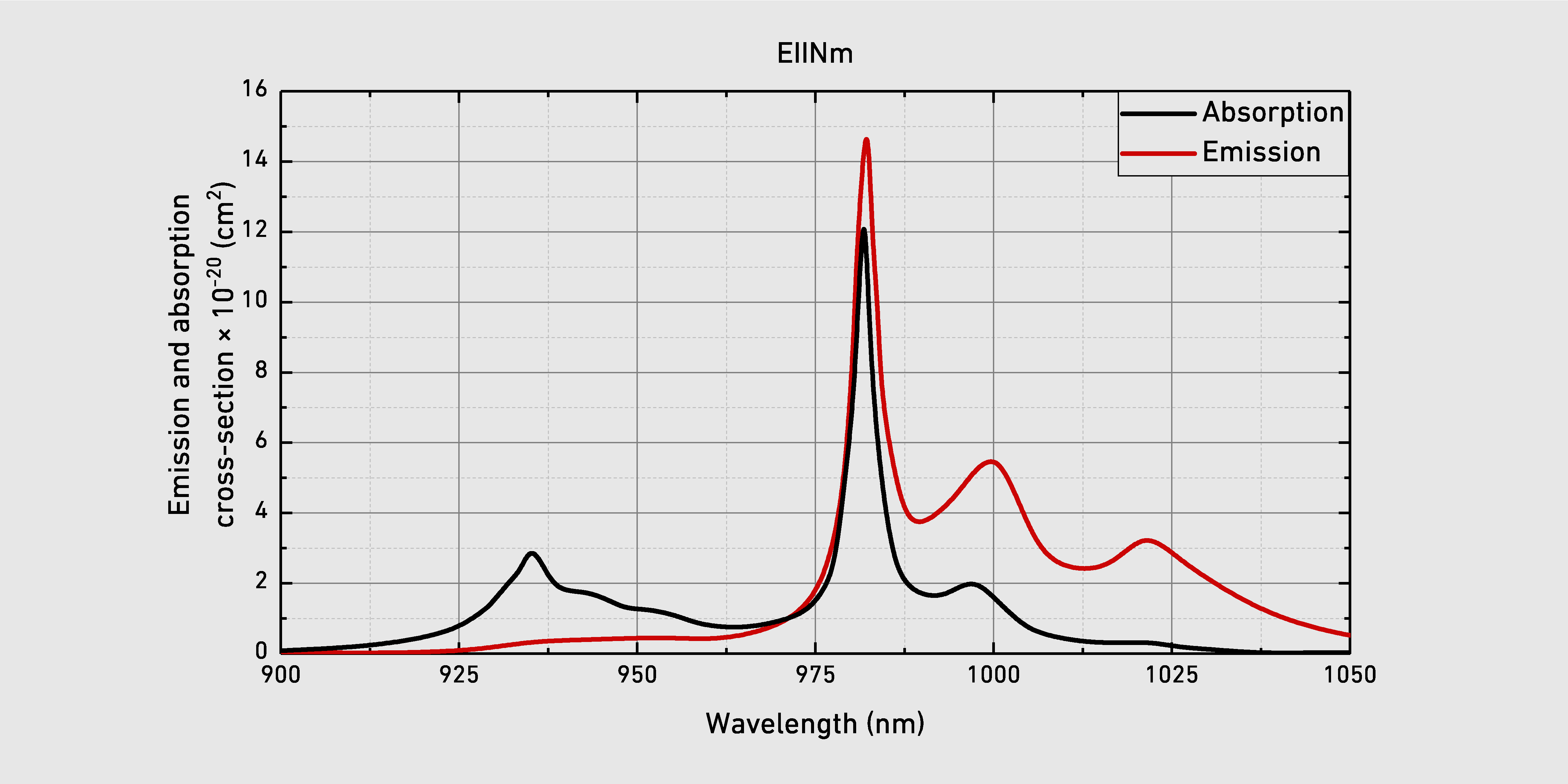

Линии поглощения и излучения
Стандартная спецификация кристаллов Yb:KGW
|
Параметры |
Значения |
|---|---|
|
Ориентация |
Ng-cut, Np(b)-cut и другие типы |
|
Поглощение |
>90% |
|
Допуск на поперечные размеры |
+0/-0,1 мм |
|
Допуск на длину кристалла |
±0,1 мм |
|
Отклонение от параллельности |
<10 угловых секунд |
|
Отклонение от перпендикулярности |
<10 угловых минут |
|
Фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/10@632,8 нм |
|
Покрытия |
AR(R<0,5%) (970-1070 нм) |
|
Порог повреждений |
>10 Дж/см2 (1040 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
