Описание
Кристаллы Yb3+:CaF2 являются одними из наиболее изучаемых активных сред для разработки высокомощных твердотельных лазеров с диодной накачкой с короткими импульсами с высоким уровнем энергии. Интерес к данным кристаллам связан в первую очередь с тем, что фторид кальция обладает простой кубической структурой, кристаллографические свойства которой хорошо изучены. Эти кристаллы выращиваются с отличными оптическими характеристиками и большими габаритными размерами. Простая структура таких кристаллов позволяет достичь хороших термических свойств. Также Yb3+:CaF2 имеет очень широкую полосу усиления, которая исключительна для кубических кристаллов.
|
Особенности: - Изотропный кристалл (кубическая симметрия); - Низкий квантовый дефект; - Большое время жизни энергетического уровня 2F5/2 ионов иттербия; - Пропускание в широком диапазоне; - Малая дисперсия; - Ограниченные нелинейные эффекты при высоких интенсивностях; - Возможно изготовление на заказ по запросу. |
Применения: - Фемтосекундные твердотельные лазеры с диодной накачкой с высокими энергиями импульсов; - Ультракороткие импульсы с высокой средней мощностью. |
Свойства кристаллов Yb:CaF2
|
Параметры |
Значения |
|---|---|
|
Пик линии поглощения |
976 нм |
|
Сечение поглощения на пиковой длине волны |
0,54×10-21 см2 |
|
Длина волны излучения |
1020-1060 нм |
|
Время жизни 2F5/2 уровня |
2,4 мс |
|
Сечение излучения @1053 нм |
0,16×10-20 см2 |
|
Показатель преломления @1040 нм |
1,43 |
|
Кристаллическая структура |
кубическая |
|
Плотность |
3,18 г/см3 |
|
Твердость по Моосу |
4 |
|
Теплопроводность |
5,4 Вт*м-1 K-1 |
|
Термооптический коэффициент dn/dT |
-11,3×10-6 K-1 |
|
Коэффициент теплового расширения |
18,9×10-6 K-1 |
|
Типовая степень легирования |
1-5 at. % |

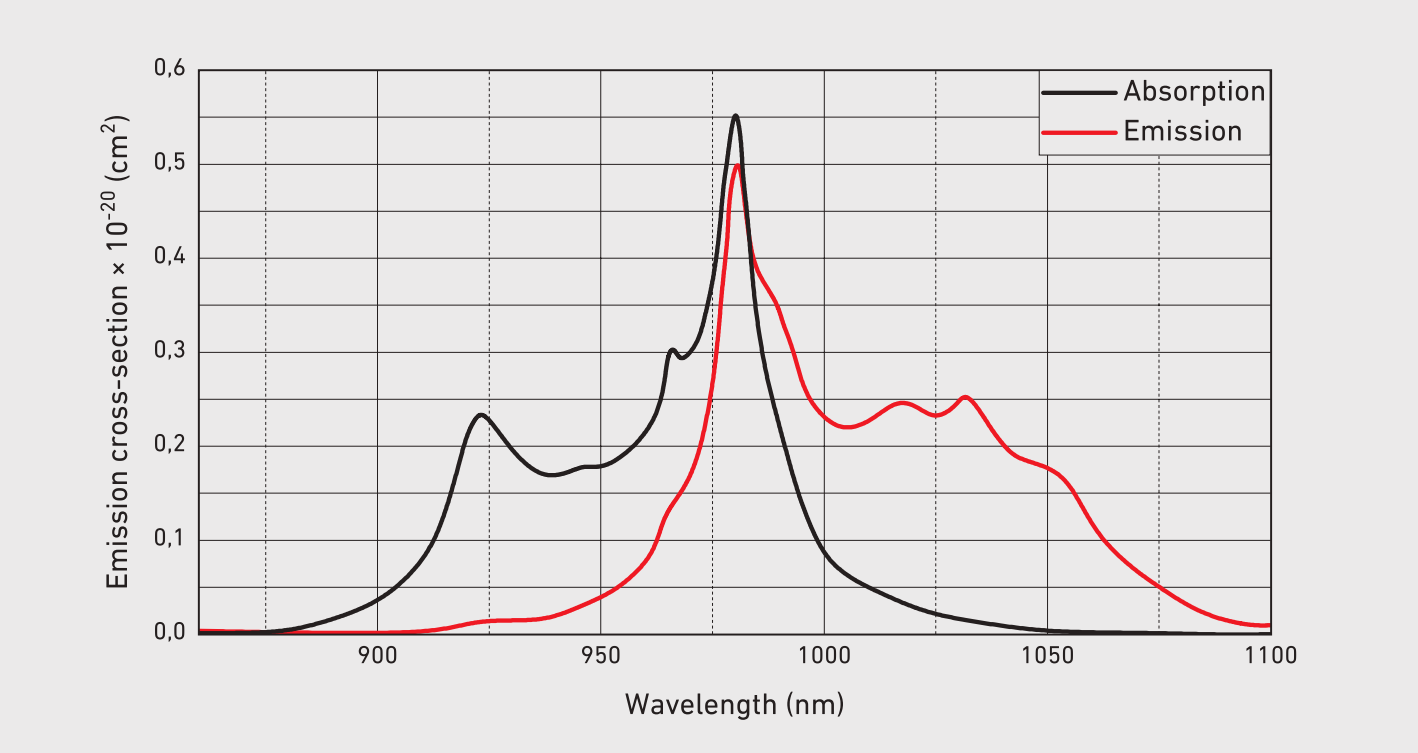

Линии поглощения и излучения
Стандартная спецификация кристаллов Yb:CaF2
|
Параметры |
Значения |
|---|---|
|
Ориентация |
[111] |
|
Поглощение |
>90% |
|
Допуск на поперечные размеры |
+0/-0,1 мм |
|
Допуск на длину кристалла |
±0,1 мм |
|
Отклонение от параллельности |
<10 угловых секунд |
|
Отклонение от перпендикулярности |
<10 угловых минут |
|
Фаски |
<0,15 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/10@632,8 нм |
|
Покрытия |
AR(R<0,5%) (980 нм) + AR(R<0,35%) (1040-1070 нм) |
|
Порог повреждений |
>10 Дж/см2 (1040 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
