Описание
Кристаллы V:YAG – это относительно новые кристаллические материалы. Пассивная модуляция добротности доступна в спектральном диапазоне 1064 – 1440 нм, в первую очередь из-за высокого основного состояния. Кристаллы V:YAG используются с целым рядом активных сред (Nd:YAG, Nd:YAP, Nd:KGW, Nd:YVO4) для достижения компактности и хороших характеристик лазеров с пассивной модуляцией добротности. Данный материал показывает превосходные оптические, механические и термические свойства. Кристаллы могут быть выращены методом Чохральского.
|
Особенности: - Высокое поглощение основного состояния; - Незначительное поглощение из возбужденного состояния; - Высокий контраст модуляции добротности; - Хорошие оптические, механические и термические свойства; - Устойчив к УФ излучению и имеет высокий порог повреждения. |
Применения: - Лазеры с пассивной модуляцией добротности для лазерных дальномеров, LIDAR и LIBS систем. |

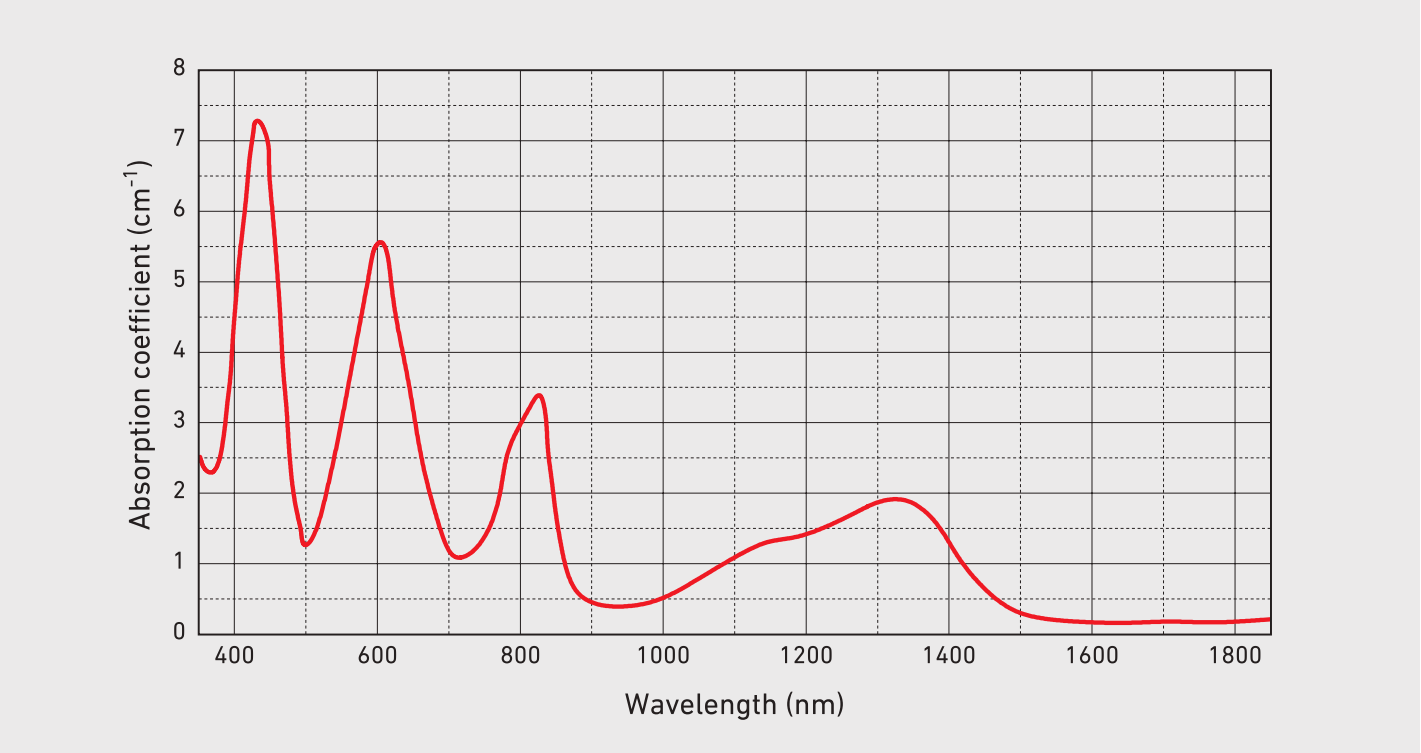

Линии поглощения и излучения
Свойства V:YAG кристаллов
|
Спектроскопические и термо-механические свойства материала | ||||||
|---|---|---|---|---|---|---|
|
Материал |
σgsa, см2 (1.34 мкм) |
σesa, см2 (1.34 мкм) |
τsa, нс |
Лазерный кристалл |
λlas, мкм |
σgsa/σem |
|
V3+:Y3Al5O12 |
72×10-19 |
7.4×10-19 |
5-37 |
Pr:YAP |
0.747 |
10 |
|
Ti:Al2O3 |
0.78 |
25 | ||||
|
Cr:LiCAF |
0.78 |
80 | ||||
| Nd:GGG | 0.93 | - | ||||
|
Nd:YLF |
1.05 |
15 | ||||
|
Nd:YAG |
1.06 |
8 | ||||
|
Nd:YVO4 |
1.06 |
1.5 | ||||
|
Yb:KYW |
1.035 |
70 | ||||
|
Nd:YAP |
1.34 |
24 | ||||
|
Nd:GdVO4 |
1.34 |
30 | ||||
|
Er:glass |
1.54 |
45 | ||||
|
Кристаллическая структура |
Кубическая | |||||
|
Плотность |
4.56 г/см3 | |||||
|
Коэффициент линейного теплового расширения |
6.14×10-6 К-1 | |||||
|
Теплопроводность |
11.2 Вт*м-1К-1 | |||||
|
Твердость по Моосу |
8.2 | |||||
|
Показатель преломления |
1.82 (1064 нм) | |||||
Стандартная спецификация на V:YAG кристаллы
|
Параметры |
Значения |
|---|---|
|
Доступное начальное пропускание |
30-98% (1340 нм) |
|
Начальный допуск на пропускание |
±1% (для значений более 80%) |
|
Чистая апертура |
>90% |
|
Допуск на поперечные размеры |
+0.0/-0.1 мм |
|
Допуск на длину кристалла |
±0.1 мм |
|
Параллелизм |
<20 угловых секунд |
|
Перпендикулярность |
<10 угловых минут |
|
Фаски |
<0.1 мм на 45˚ |
|
Покрытия |
AR (R<0.2%) @ 1310-1360 нм (для рабочих поверхностей) |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/8 @ 632.8 нм |
| Отклонение волнового фронта | <λ/4 @ 632.8 нм |
|
Порог повреждения |
>10 Дж/см2 (1064 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
