Описание
Стандартные прямоугольные призмы Optogama без покрытия (45° -90° -45°) изготовлены из UVFS и BK7 и имеют три полированные прямоугольные поверхности. Эти призмы широко используются для поворота луча на 90 °, на 180 °, поворота изображения. В этих приложениях используется полное внутреннее отражение на границе раздела стекло-воздух внутри призмы, за исключением изгиба внешнего луча на 90 °, для которого требуется нанести металлическую или высокоотражающую диэлектрическую тонкую пленку на поверхность гипотенузы. Необходимо наносить просветляющие покрытия, чтобы оптимизировать пропускание для конкретного применения.
|
Особенности: - Материал: UVFS, BK7; - Отполированные вертикальные поверхности; - Стандартные и продвинутые модели; - Металлические и диэлектрические тонкопленочные покрытия, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Поворот пучка на 90°; - Ретрорефлекторы; - Компоненты для кубических светоделителей.
|

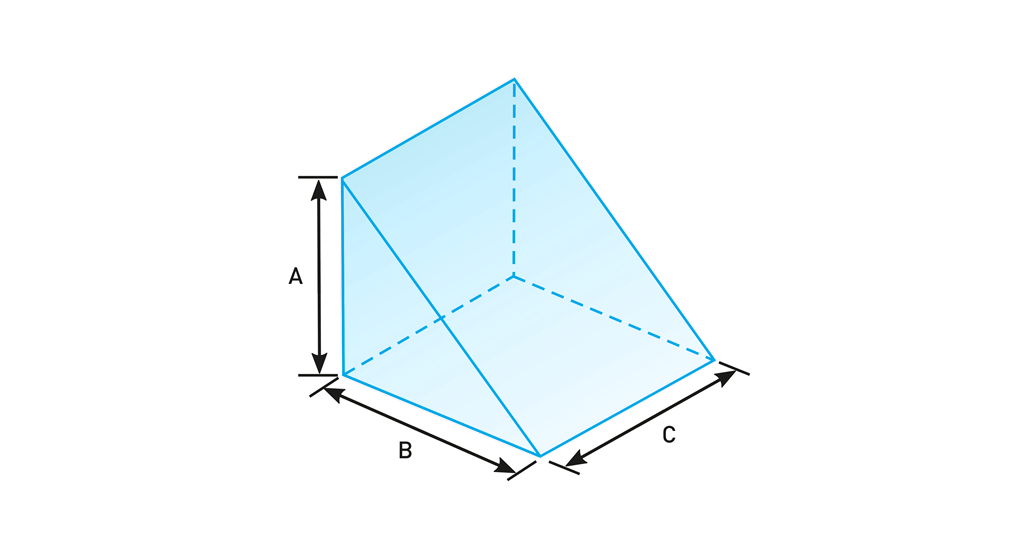

Оптическая схема призмы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Призмы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
≥80% |
|
Допуск на размеры |
+0/-0,25 мм |
|
Допуск на углы 90° |
Стандартные модели: ±2 угловых минут
|
|
Макс. отклонение от пирамидальности |
Стандартные модели: ±1 угловых минут
|
|
Защитные фаски |
<0,25 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632,8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
