Описание
Плоско-выпуклые сферические линзы имеют одну плоскую и одну сферическую выпуклую поверхность, при этом их фокусные расстояния положительны. Эти линзы обеспечивают наилучшие характеристики при использовании, например, для таких применений как фокусировка коллимированного пучка или коллимация пучка от точечного источника.
|
Особенности: - Материал: UVFS и BK7; - Размеры стандартных моделей: ⌀12.7 мм и ⌀25.4 мм; - Фокусное расстояние: 20 мм - 10 000 мм; - Изготовление элементов на заказ. |
Применения: - Фокусировка коллимированного пучка - Коллимация пучка от точечного источника; - Расширитель и коллиматор пучка. |

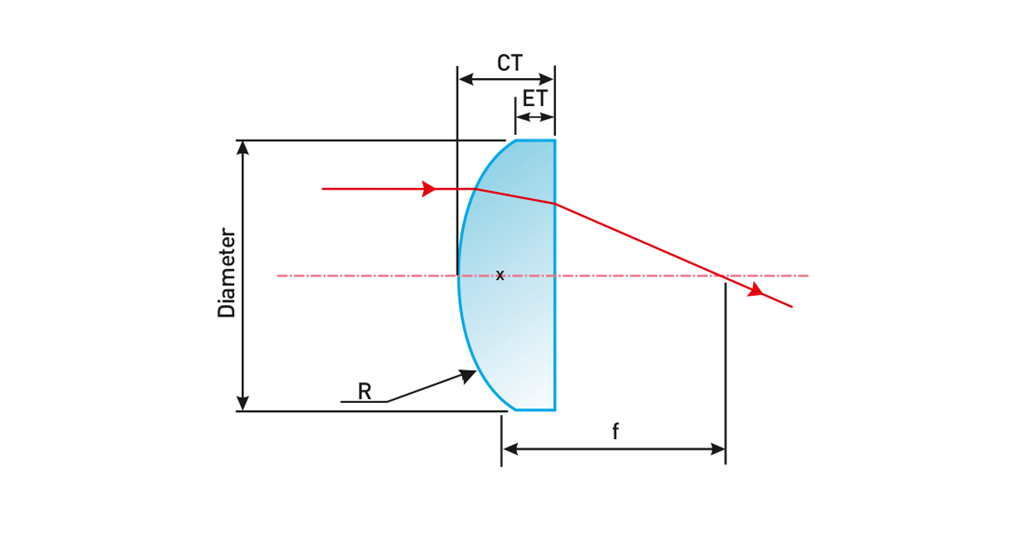

Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 arcmin |
|
Допуск на фокусное расстояние |
±3%@632.8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
