Описание
Плоско-выпуклые цилиндрические линзы имеют одну плоскую и одну выпуклую цилиндрическую поверхность, их фокусное расстояние положительное. Эти линзы работают только в одном измерении, а не в двух симметричных. Плоско-выпуклые цилиндрические линзы обеспечивают наилучшие характеристики при тех же условиях эксплуатации, что и плосковыпуклые сферические линзы: при конечных коэффициентах сопряжения от 5X.
|
Особенности: - Материал: UVFS, BK7; - Стандартный размер: 25.4x25.4 мм и 25.4x50.8 мм; - Фокусное расстояние: 50 мм - 10000 мм; - Изготовление элементов на заказ. |
Применения: - Заведение луча в щель или узкий длинный детектор; - Анаморфное формирование пучка; - Коррекция астигматизма пучка лазерного диода. |

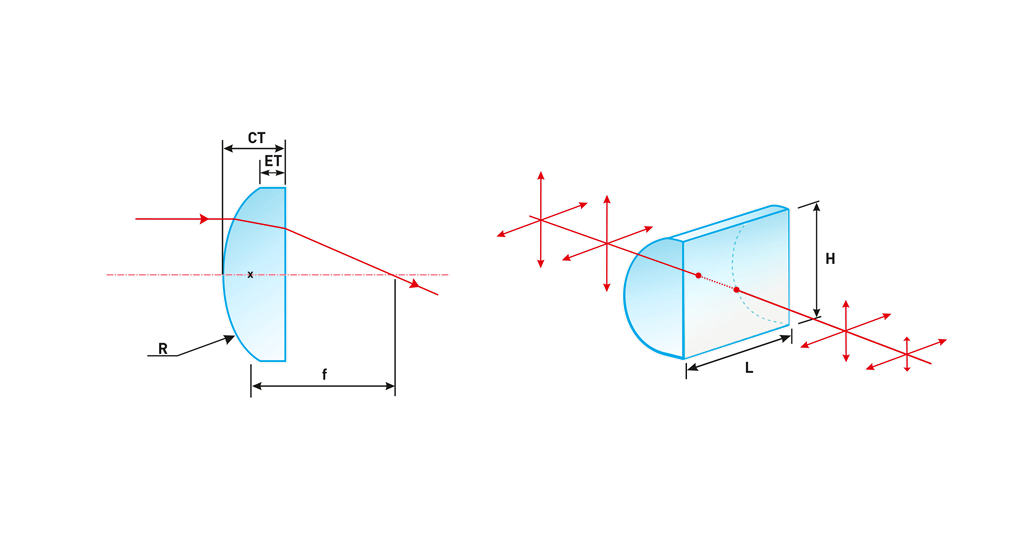

Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0.1 мм |
| Толщина по краю | 2 мм |
|
Допуск на толщину |
±0.5 мм |
|
Ошибка центровки |
<3 угловых минут |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
