Описание
Плоско-вогнутые сферические линзы Optogama имеют одну плоскую и одну сферическую вогнутую поверхности, а их фокусные расстояния отрицательны. Эти линзы отлично подходят, например, для коллимации сходящегося луча, разведения колимированного пучка. Для предотвращения сферических аберраций коллимированный луч должен всегда падать на изогнутую поверхность линзы и наоборот.
|
Особенности: - Материал: UVFS и BK7; - Стандартный диаметр: ⌀12.7 мм и ⌀25.4 мм; - Фокус: от 20 мм до -10000 мм; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Коллимация сходящегося пучка; - Разведение коллимированного пучка; - Формирование изображений. |

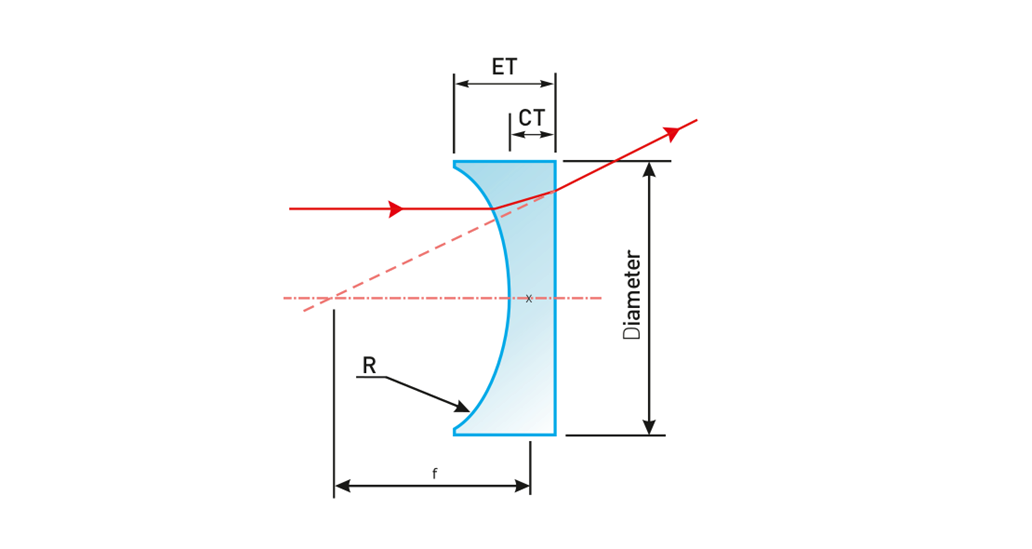

Оптическая схема линзы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Рабочий диапазон |
Линзы из BK7 без покрытия: 350 нм - 2 мкм
|
|
Апертура |
>90% |
|
Допуск на диаметр |
+0/-0,1 мм |
|
Допуск на толщину |
±0,5 мм |
|
Ошибка центровки |
<3 угловых минуты |
|
Допуск на фокусное расстояние |
±3%@632,8 нм |
|
Защитные фаски |
<0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Неоднородность поверхности |
<λ/8@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление линз с другими характеристиками по спецификации пользователя. По вопросам изготовления линз Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
