Описание
Системы визуализации ИК излучения используются для наблюдения, регистрации и записи излучения ИК-лазеров, светодиодов, красителей и других ИК-источников. Они идеально подходят для юстировки и контроля инфракрасного лазерного луча, юстировки оптического волокна, телекоммуникационных приложений, контроля качества солнечных панелей, обработки фотографий, наблюдения и исследований в ботанике, биофизике, медицине, криминалистике и реставрации произведений искусства, инфракрасной микроскопии, флуоресценции и т. д.
Высокопроизводительные приборы преобразования ИК излучения в видимый свет предназначены для наблюдения непрямого излучения инфракрасного лазера, светодиодов, красителей и других ИК-источников в спектральном диапазоне 350–2000 нм. Представленный визуализатор ИК излучения основан на высококачественном преобразователе первого поколения, который имеет систему электростатической фокусировки, фотокатод S-1+ с повышенной концентрацией кислорода и экран типа P-20 с максимумом люминесценции при 550 нм.
Данный прибор фокусирует излученный или отраженный свет от выбранного объекта в ЭОП, где генерируется электронное изображение. При питании (от батареи или источника питания) генерируется напряжение 16-18 кВ, необходимое для ускорения электронного изображения на выходном люминофорном экране. Флуоресцентный зеленый свет (550 нм) на выходе наблюдается с помощью регулируемой линзы окуляра.
Комплект: ИК визуализатор, ИК фильтр, держатель, батарея и кейс.
|
Особенности: - Спектральный диапазон: 350 - 2000 нм; - Разрешение: 60 пар линий на мм; - Работа на штативе / с рук; - Питание DC / батарейки; - До 35 часов непрерывной работы; - Детектирование импульсного и непрерывного излучения.
|
Применения: - Юстировка лазеров и безопасность; - Контроль качества полупроводников; - Криминалистика и художественная реставрация; - Термальная визуализация; - Обработка фото.
|

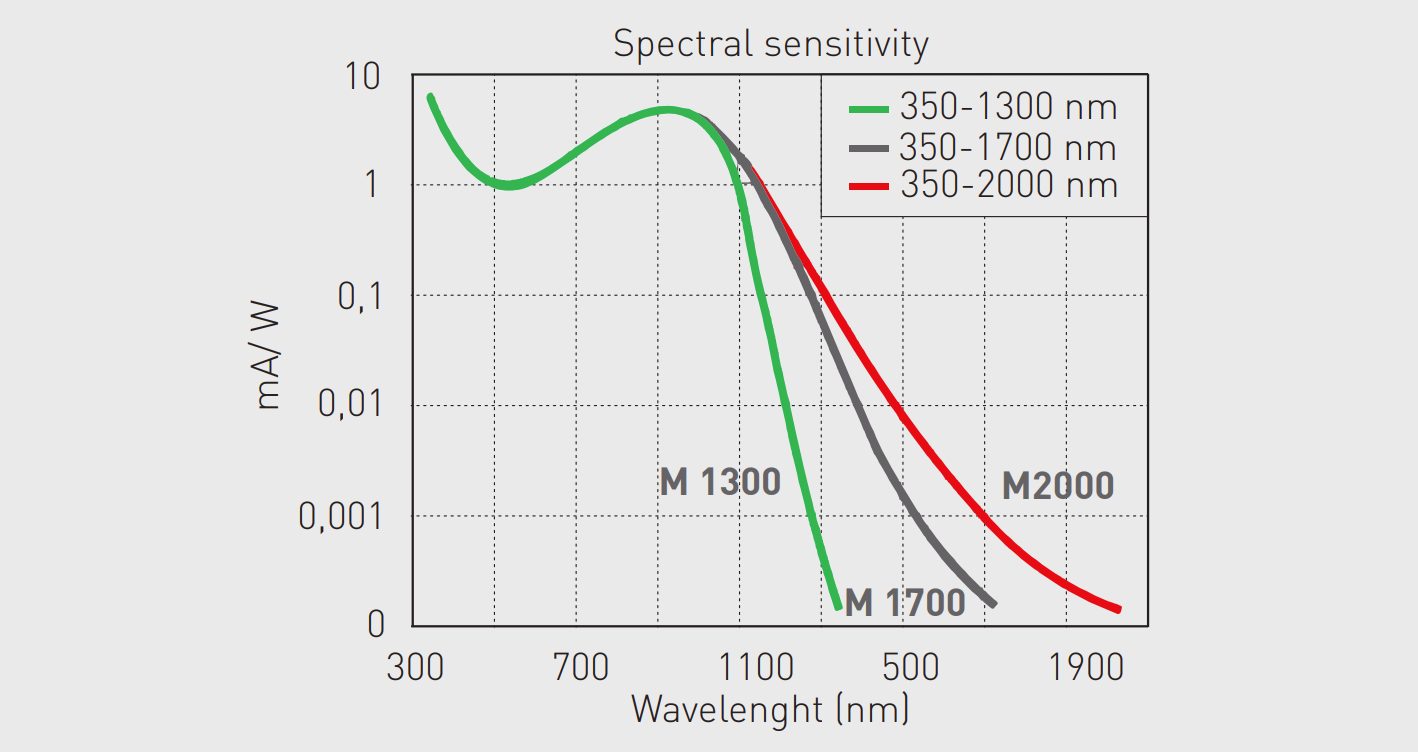

Кривая спектральной чувствительности визуализатора ABRIS M
Спецификация визуализаторов ИК излучения ABRIS M
|
Параметры |
Значения |
|---|---|
|
Разрешение (центр) |
60 пар линий на мм |
|
Рабочее расстояние линзы |
12.5 (+/-0.2) мм |
|
Батарейки |
1.5 В, одна “AAA” |
|
Неравномерность экрана |
<20% |
|
Неравномерность отклика |
<15% |
|
Искажение изображения |
<18% |
|
Время работы от батареи (непрерывная работа) |
35 часов |
|
Внешний блок питания |
DC 3 В, 30 мА |
|
Вес |
0.4 кг |
|
Габаритные размеры |
140x78x52 мм |
|
Температурный диапазон |
-10ºC…40ºС |
|
Крепление на штатив/работа с рук |
R”1/4″ |
Аксессуары
|
Фото |
Описание |
Парт-номер |
|---|---|---|
 |
Нейтральный фильтр для объектива 1X (3-5%@1064 нм) |
7481 |
 |
Нейтральный фильтр для объектива 2X (3-5%@1064 нм) |
7482 |
 |
Адаптер для микроскопа |
12645 |
 |
Крепление для фиксации визуализатора на голове |
7484 |
|
Источник ИК подсветки 940 нм |
7485 | |
 |
C-Mount адаптер камеры для Abris M |
7486 |
 |
Видео-адаптер VA-1 для Abris M |
7491 |
 |
Объектив 2X (F1,8/50 мм) |
7487 |
 |
Объектив 1X F(1,4/25 мм) |
7488 |
 |
Промежуточное кольцо для объектива 1X |
7489 |
|
C-mount адаптер |
7490 |
