Описание
Непосредственная накачка кристаллов Ho:YLF исключает потери от переноса энергии между ионами Tm3+ и Ho3+. Кристаллы Ho3+:YLF характеризуются большим временем жизни уровня 5I7, что позволяет достигать высокой эффективности в режиме модуляции добротности.
|
Особенности: - Большое время жизни верхнего лазерного уровня; - Большое сечение излучения; - Двулучепреломляющий материал; - Малый dn/dT → слабый эффект тепловой линзы; - Возможно изготовление кристаллов на заказ. |
Применения: - Дистанционное детектирование; - Обнаружение загрязняющих веществ; - Промышленные применения; - Военные применения. |
Свойства кристаллов Ho:YLF
|
Параметр |
Значение |
|---|---|
|
Пик линии поглощения |
1940 нм |
|
Сечение поглощения на пиковой длине волны |
1,2×10-20 см2 |
|
Ширина линии поглощения |
~18 нм |
|
Длина волны излучения |
2060 нм |
|
Время жизни 5I7 уровня |
10 мс |
|
Сечение излучения |
1,8×10-20 см2 |
|
Показатель преломления @1064 нм |
no=1.448, ne=1.470 |
|
Кристаллическая структура |
тетрагональная |
|
Плотность |
3,95 г/см3 |
|
Твердость по Моосу |
5 |
|
Теплопроводность |
6 Вт*м-1К-1 |
|
Термооптический коэффициент dn/dT |
-4,6×10-6 (||c) K-1, -6.6×10-6 ((||a) K-1 |
|
Коэффициент теплового расширения |
10.1×10-6 (||c) K-1, 14.3×10-6 ((||a) K-1 |
|
Типовая степень легирования |
0.5-1% |

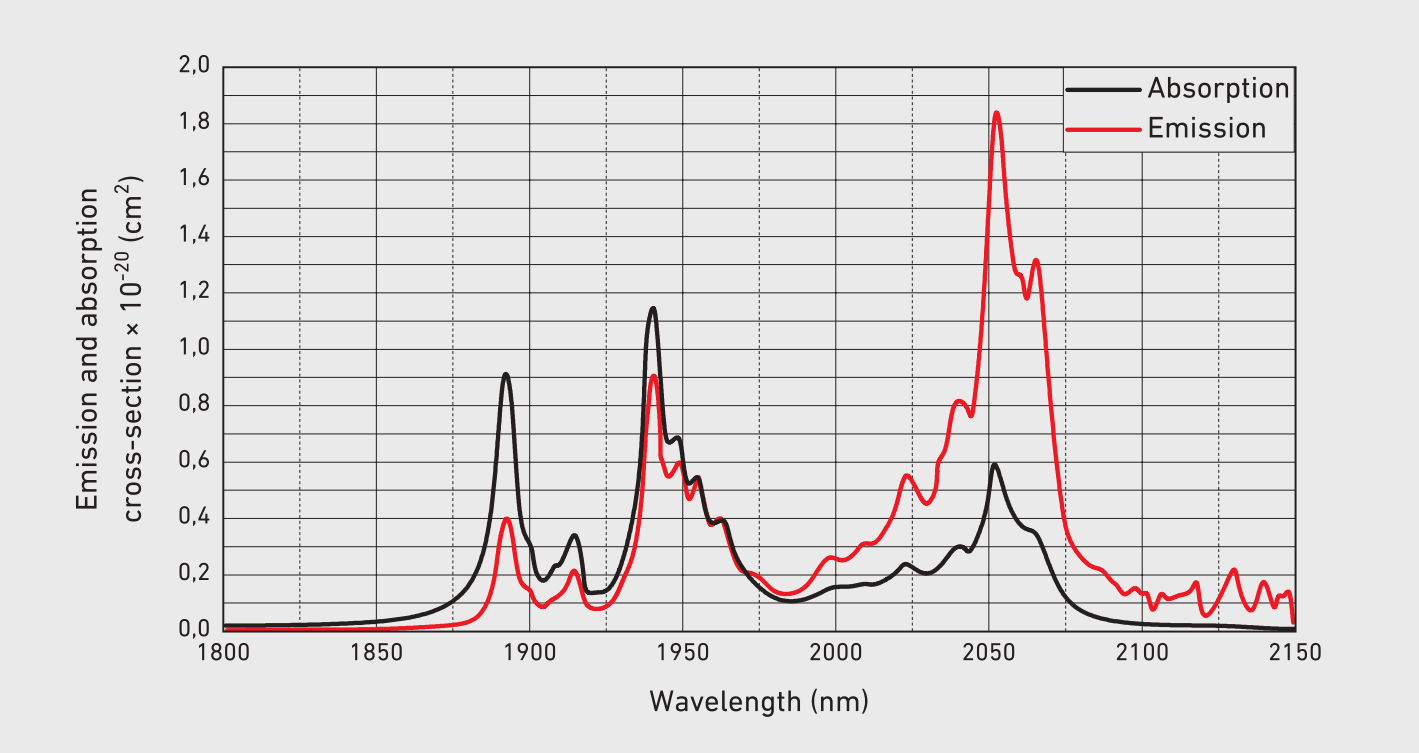

Линии поглощения и излучения
Стандартная спецификация кристаллов Ho:YLF
|
Параметр |
Значение |
|---|---|
|
Ориентация |
a-cut |
|
Поглощение |
>90% |
|
Допуск на поперечные размеры |
+0/-0,1 мм |
|
Допуск на длину кристалла |
±0,1 мм |
|
Отклонение от параллельности |
<10 угловых секунд |
|
Отклонение от перпендикулярности |
<10 угловых минут |
|
Защитные фаски |
<0,1 мм на 45˚ |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/10@632,8 нм |
|
Покрытия |
R<0,35% (1900-2100 нм) на рабочих гранях |
|
Порог повреждения |
>10 Дж/см2 (2060 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
