Описание
Стандартная равнобедренная диспергирующая призма от Optogama может быть изготовлена из оптических стекол UVFS, BK7, SF11 и обладает различными дисперсионными свойствами. Используется как внутри-, так и внерезонаторными установками для временного манипулирования ультракороткими лазерными импульсами. Их конструкция позволяет использовать их под углом Брюстера, поэтому потери света при p-поляризации чрезвычайно малы.
|
Особенности: - Материал: UVFS, BK7, SF11; - Отполированные поверхности; - Малые потери p-поляризованного излучения; - Регулировка дисперсии групповой задержки ультракоротких импульсов; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Компрессия ультракоротких импульсов; - Компенсация дисперсии в лазерах с синхронизацией мод; - Пространственное разделение разных спектральных компонент. |

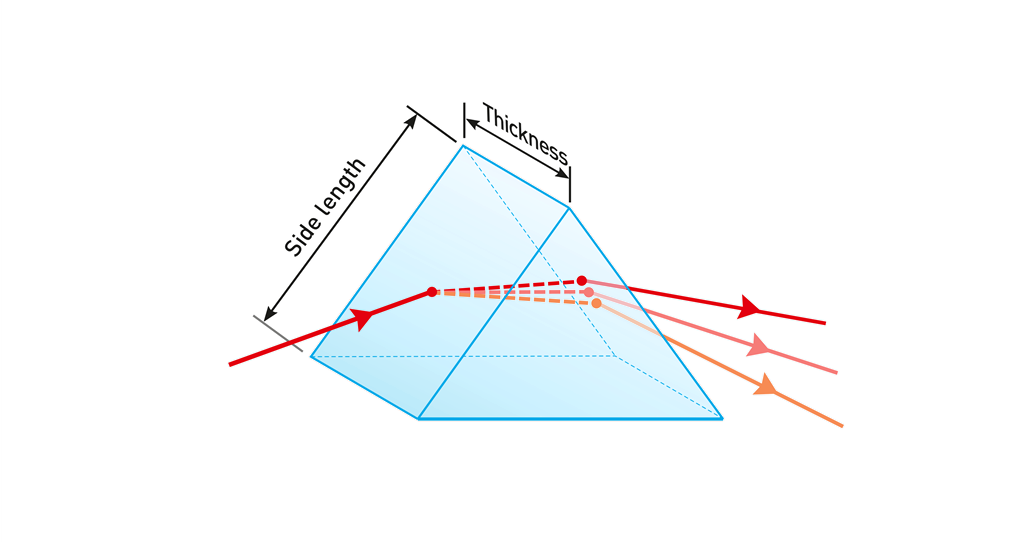

Оптическая схема призмы
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, SF11, UVFS |
|
Рабочий диапазон |
Призмы из BK7 без покрытия: 350 нм - 2 мкм Призмы из UVFS без покрытия: 185 нм - 2,1 мкм Призмы из SF11 без покрытия: 420 нм – 2.3 мкм |
|
Рабочая длина волны |
800 нм |
|
Апертура |
80% |
|
Допуск на размеры |
±0.25 мм |
|
Допуск на углы |
±2 угловые минуты |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632.8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
