Описание
Кристаллы Cr4+:YAG идеальный материал для пассивной модуляции добротности для лазеров на Nd:YAG и других Nd4+- или Yb4+-легированных кристаллах в диапазоне длин волн от 900 нм до 1200 нм. Другая особенность Cr4+:YAG это высокий порог повреждения: >10 Дж/см2 при 1064 нм, 10 нс. Cr4+:YAG имеет полосу поглощения от 900 нм до 1200 нм с максимумом на 1060 нм с очень большим значением сечения поглощения.
|
Особенности: - Высокая химическая стабильность и надежность; - Большое время жизни и хорошая теплопроводность; - Компактный пассивный модулятор добротности; - Легкость работы. |
Применения: - Лазеры с пассивной модуляцией добротности для лазерных дальномеров, LIDAR и LIBS систем; - Лазерные системы, в которых необходимы короткие импульсы. |

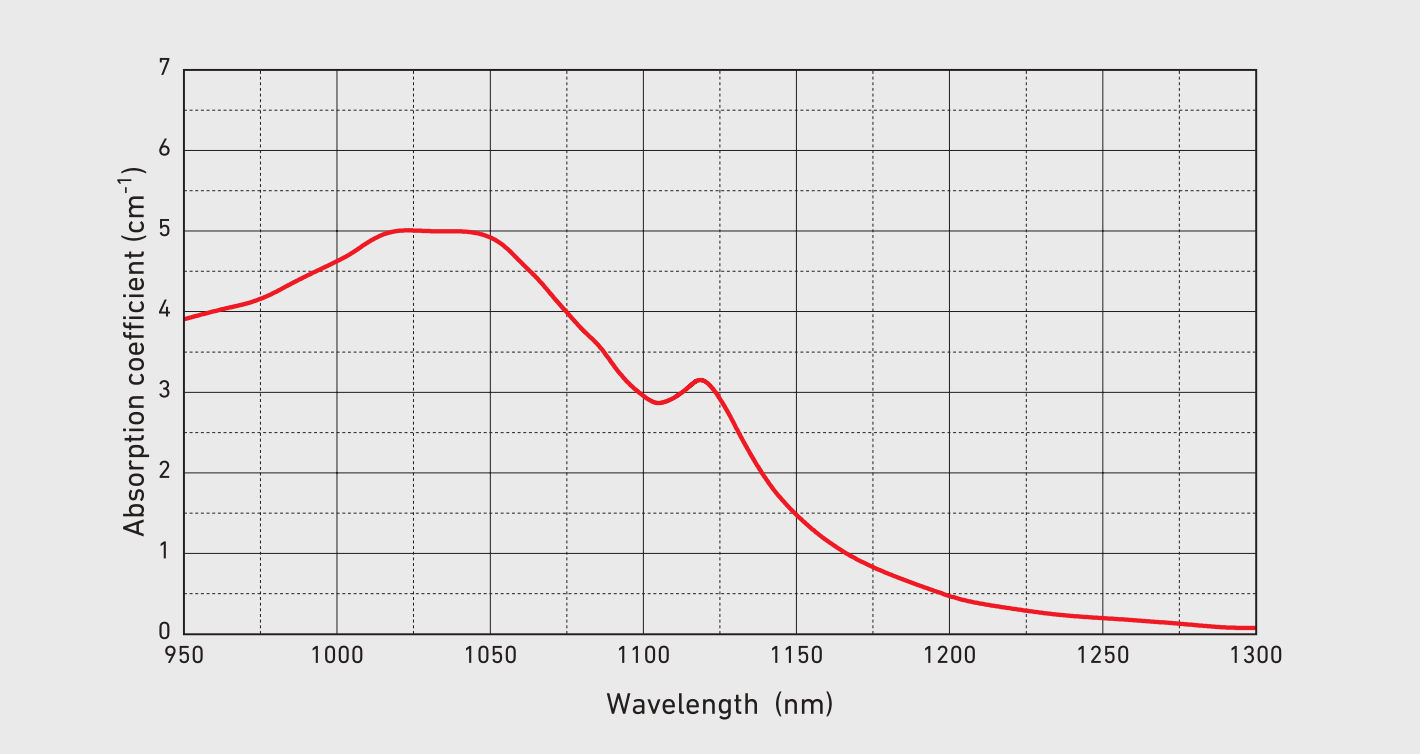

Линии поглощения и излучения
Свойства кристаллов Cr:YAG
|
Спектроскопические и термо-механические свойства материала | ||||||
|---|---|---|---|---|---|---|
|
Материал |
σgsa, см2 (1064 нм) |
σesa, см2 (1064 нм) |
τsa, мкс |
Лазерный кристалл |
λlas, мкм |
σgsa/σem |
|
Cr4+:Y3Al5O12 |
46×10-19 |
8.2×10-19 |
3.4 |
Nd:YAG |
0.946 |
130 |
|
Nd:YAG |
1.06 |
17 | ||||
|
Nd:GSAG |
1.06 |
55 | ||||
|
Nd:YVO4 |
1.06 |
3.5 | ||||
|
Nd:GdVO4 |
1.06 |
5 | ||||
|
Nd:LuVO4 |
1.06 |
3.4 | ||||
|
Nd:LSB |
1.06 |
40 | ||||
|
Nd:YAP |
1.08 |
14 | ||||
|
Yb:NLM |
1.01 |
500 | ||||
|
Yb:YVO4 |
1.02 |
625 | ||||
|
Yb:GGG |
1.025 |
250 | ||||
|
Yb:YAG |
1.03 |
250 | ||||
|
Yb:LuAG |
1.03 |
185 | ||||
|
Yb:KGW |
1.035 |
185 | ||||
|
Кристаллическая структура |
Кубическая | |||||
|
Плотность |
4.56 г/см3 | |||||
|
Коэффициент линейного теплового расширения |
6.14×10-6 К-1 | |||||
|
Теплопроводность |
11.2 Вт*м-1К-1 | |||||
|
Твердость по Моосу |
8.2 | |||||
|
Показатель преломления |
1.82 @ 1064 нм | |||||
Спецификация
|
Параметры |
Значения |
|---|---|
|
Доступное начальное пропускание |
5-99% @ 1064 нм |
|
Начальный допуск на пропускание |
±1% (для значений более 80%) |
|
Чистая апертура |
>90% |
|
Допуск на поперечные размеры |
+0.0/-0.1 мм |
|
Допуск на длину кристалла |
±0.1 мм |
|
Параллелизм |
<10 угловых секунд |
|
Перпендикулярность |
<10 угловых минут |
|
Фаски |
<0.1 мм на 45˚ |
|
Покрытия |
AR (R<0.15%) @ 1064 нм (для рабочих поверхностей) |
|
Качество поверхностей |
10-5 S-D |
|
Плоскостность рабочих граней |
<λ/8 @ 632.8 нм |
| Отклонение волнового фронта | <λ/4 @ 632.8 нм |
|
Порог повреждений |
>10 Дж/см2 @ 1064 нм, 10 нс |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
