Описание
Кристалл Co:Spinel – разработанный недавно материал, который оказался очень эффективным для лазеров с модуляцией добротности в диапазоне 1.2 – 1.6 мкм. Кристаллы Co:Spinel имеют большое сечение поглощения, которое позволяет использовать их для модуляции добротности в лазерах на эрбиевом стекле (ламповая и диодная накачка) без необходимости внутрирезонаторной фокусировки, а также незначительное поглощение из возбужденного состояния позволяет достичь высокого контраста модуляции добротности (отношение начального поглощения к насыщенному более 10).
|
Особенности: - Низкие оптические потери в диапазоне 1.3 – 1.6 мкм; - Высокий оптический порог повреждения. |
Применения: - Пассивная модуляция добротности для лазеров на Er:glass (1.54 мкм).
|

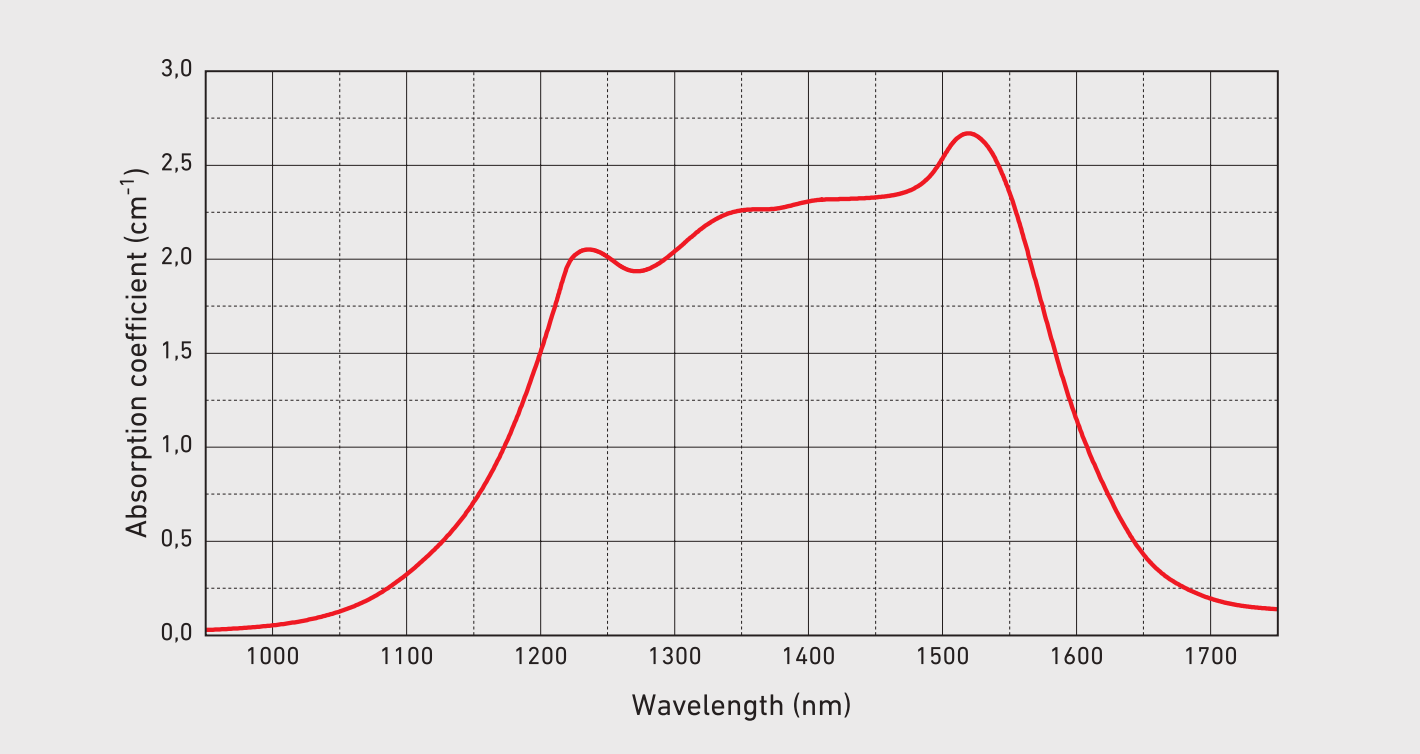

Линии поглощения и излучения
Свойства кристаллов Co:Spinel
|
Спектроскопические и термо-механические свойства материала | ||||||
|---|---|---|---|---|---|---|
|
Материал |
σgsa, см2 (1.54 мкм) |
σesa, см2 (1.54 мкм) |
τsa, нс |
Лазерный кристалл |
λlas, мкм |
σgsa/σem |
|
Co2+:MgAl2O4 |
3.5×10-19 |
0.1×10-19 |
220-350 |
Nd:YAP |
1.34 |
1.5 |
|
Nd:KGW |
1.35 |
4 | ||||
|
Nd:YAG |
1.44 |
12 | ||||
|
Er:glass |
1.54 |
40 | ||||
|
Кристаллическая структура |
Кубическая | |||||
|
Плотность |
3.58 г/см3 | |||||
|
Коэффициент линейного теплового расширения |
6.14×10-6 К-1 | |||||
|
Теплопроводность |
17 Вт*м-1К-1 | |||||
|
Твердость по Моосу |
8 | |||||
|
Показатель преломления |
1.6-1.75 | |||||
Спецификация на кристаллы Co:Spinel
|
Параметры |
Значения |
|---|---|
|
Доступное начальное пропускание |
50-99% (1535 нм) |
|
Начальный допуск на пропускание |
±1% (для значений более 80%) |
|
Чистая апертура |
>90% |
|
Допуск на поперечные размеры |
+0.0/-0.1 мм |
|
Допуск на длину кристалла |
±0.1 мм |
|
Параллелизм |
<20 угловых секунд |
|
Перпендикулярность |
<10 угловых минут |
|
Фаски |
<0.1 мм на 45˚ |
|
Покрытия |
AR (R<0.15%) @ 1535 нм |
|
Качество поверхностей |
20-10 S-D |
|
Плоскостность рабочих граней |
<λ/8 @ 632.8 нм |
| Отклонение волнового фронта | <λ/4 @ 632.8 нм |
|
Порог повреждений |
>8 Дж/см2 (1535 нм, 10 нс) |
|
Крепление |
Без крепления |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление кристаллов других размеров. По вопросам изготовления других конфигураций кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
