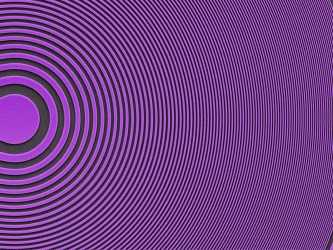

Рентгеновские лучи с энергией выше 5 - 10 кэВ переходят от мягких к жестким рентгеновским лучам, они лучше проникают через образцы для получения более качественных изображений. Зонные пластины Френеля жесткого рентгеновского излучения требуют характеристик с высоким соотношением сторон, чтобы обеспечить достаточную эффективность и разрешение для энергий выше 5 кэВ. Современная оптика обеспечивает сверхвысокое разрешение для изображений с длиной волны от 25 до 100 нм в зависимости от требуемой энергии. Наложение жестких рентгеновских лучей (путем двойной обработки или выравнивания чипов) может значительно повысить эффективность устройств.
Для конкретных требований доступен ряд вариантов зонных пластин для жесткого рентгеновского излучения.
Технические характеристики:
|
Модель |
Ширина внешней зоны ΔRn (нм) |
Толщина (мкм) |
Внешний диаметр (мкм) |
(Количество зон) Предел E/ΔE |
~ Фокусное расстояние (мкм) |
|
HZP-50-25nm |
25 |
>0.65 |
50 |
500 |
От 1.5 до 10 |
|
HZP-75-25nm |
75 |
750 | |||
|
HZP‑100um‑42.5nm |
42.5 |
>0.8 |
100 |
588 |
От 2 до 12 |
|
HZP‑85um‑50nm |
50 |
>0.9 |
85 |
425 |
От 2 до 12 |
|
HZPX‑85um‑50nm |
>1.25 |
От 5.5 до 20 | |||
|
HZP‑180um‑50nm |
>0.9 |
180 |
900 |
От 2 до 12 | |
|
HZP‑550um‑50nm |
>0.9 |
550 |
2750 |
От 2 до 12 | |
|
HZPX‑550um‑50nm |
>1.25 |
От 5.5 до 20 | |||
|
HZP-400um-100nm |
100 |
>1.2 |
400 |
1000 |
От 2.5 до 8 |
|
HZPX‑400um‑100nm |
>2.6 |
От 8 до 30 | |||
|
HZP‑400um‑120nm |
120 |
>1.5 |
400 |
834 |
От 5 до 25 |
|
HZPX‑400um‑120nm |
>2.6 |
От 8 до 30 | |||
|
HZP‑750um‑200nm |
200 |
>2.2 |
750 |
938 |
От 7 до 20 |
|
HZPX‑750um‑200nm |
200 |
>3.6 |
От 12 до 50 | ||
|
*Для оценки эффективности зонной пластины следует установить программное обеспечение для зонной пластины. Все диаметры зонных пластин могут быть настроены для конкретных установок. Стандартные размеры кадра составляют 3 мм x 3 мм с мембранами SiN (100 нм). | |||||
Дополнительные аксессуары и услуги:

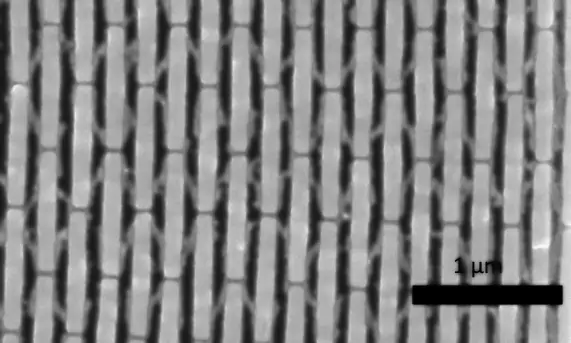

Процесс оксидной блокировки для жесткой рентгеновской оптики
Эффективность зонной пластины для бинарных зонных пластин требует структур с высоким соотношением сторон, которые могут выдержать системы визуализации с высоким потоком. Опция «Oxide Interlock» создает небольшие соединительные каналы между металлическими зонами из диоксида кремния, которые прозрачны для жесткого рентгеновского излучения и не набухают и не деформируются даже вне вакуума. Было доказано опытным путем, что они значительно увеличивают эффективность и срок службы зонных пластин.

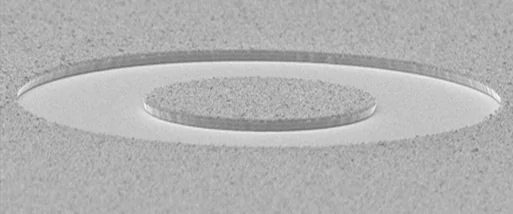

Центральные упоры и внешние блокировщики
Опции центрального упора и внешнего блокировщика значительно улучшают визуализацию зонной пластины с уменьшением 0-го порядка и увеличением срока службы оптики. Доступны различные толщины до 3 мкм на чипе или >10 мкм в виде отдельного чипа.

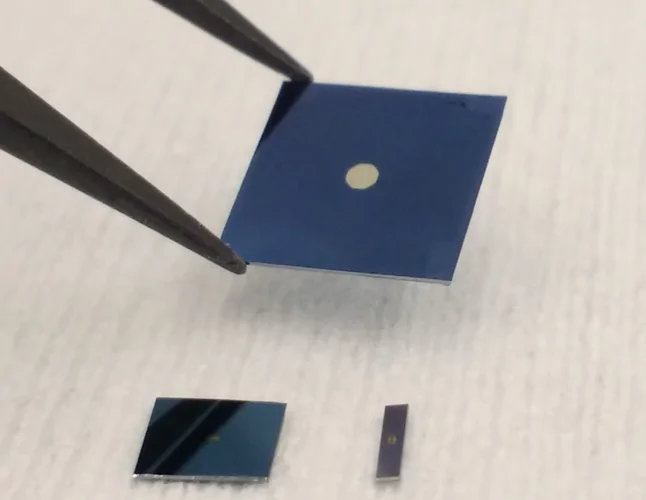

Индивидуальные конструкции и размеры рамы
Индивидуальные конструкции и размеры рамы могут быть разработаны для конкретных приложений. В компании Applied Nanotools могут изготавливать устройства толщиной до 0.1 мм и меньше. Стандартные размеры рамок составляют 5 мм x 5 мм, а толщина мембраны может составлять до 50 нм, тогда как толщина 100 нм идеальна для энергий выше 5 кэВ. Также компания предлагает мембраны из карбида кремния для тех, кому требуются мембраны с длительным сроком службы.
XY-платформа для зонной пластины/центрального упора
Специальная XY платформа позволяет выполнять микровыравнивание центрального упора и зонной пластины, а также позволяет установить возможную защиту от взрыва. Внешние размеры предметного платформы составляют 19 мм в ширину, 19 мм в высоту и 5.1 мм в глубину. Он изготовлен из легкого алюминия. Предусмотрены резьбовые отверстия M2 для прямого крепления к любым существующим экспериментальным установкам.
