        Зонные пластины для мягкого рентгеновского излучения

        Главная
        —
        Каталог продукции
        —
        Оптика
        —
        Рентгеновская оптика
        —
        Зонные пластины
        —Зонные пластины для мягкого рентгеновского излучения

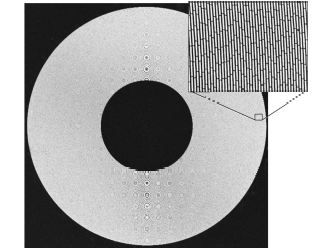

        Фото Зонные пластины для мягкого рентгеновского излучения
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Оплата
        • Доставка
        • Гарантия

        Рентгеновские лучи ниже 5 кэВ (<~0.25 нм) обычно классифицируются как мягкие рентгеновские лучи, они легче поглощаются, чем рентгеновские лучи более высоких энергий. Как правило, зонные пластины не требуют одинаковой толщины для эффективности и позволяют получать изображения с более высоким разрешением.

        Для конкретных требований доступен ряд вариантов зонных пластин для мягких рентгеновских снимков.

        Технические характеристики:

        Модель

        Ширина внешней зоны ΔRn (нм)

        Толщина (мкм)

        Внешний диаметр (мкм)

        (Количество зон) Предел E/ΔE

        ~ Фокусное расстояние (мкм)

        SZP‑90um‑15nm

        15

        <0.07

        90

        1514

        325

        SZP‑120um‑15nm

        120

        2019

        433

        SZP‑200um‑18nm

        18

        <0.15

        200

        2797

        868

        SZP‑270um‑18nm

        270

        3775

        1172

        SZP‑320um‑18nm

        320

        4473

        1389

        SZP-200um-25nm

        25

        <0.24

        200

        2007

        1207

        SZP‑250um‑25nm

        250

        2509

        1510

        SZP-300um-25nm

        300

        3010

        1811

        SZP-360um-25nm

        360

        3612

        2173

        TZP‑160um‑50nm

        50

        <0.75

        160

        801

        1934

        TZP‑280um‑50nm

        280

        1401

        3384

        TZP‑750um‑200nm

        200

        <0.75

        750

        938

        36292

        TZP‑1250um‑200nm

        1250

        1563

        60487

        *Для расчета эффективности зонной пластины можно воспользоваться онлайн-калькулятором на странице www.appliednt.com.

        Дополнительные аксессуары и услуги:

        Центральные упоры и внешние блокировщики

        Опции центрального упора и внешнего блокировщика значительно улучшают визуализацию зонной пластины с уменьшением 0-го порядка и увеличением срока службы оптики. Доступны различные толщины до 3 мкм на чипе или >10 мкм в виде отдельного чипа.

        Индивидуальные конструкции и размеры рамы

        Индивидуальные конструкции и размеры рамы могут быть разработаны для конкретных приложений. В компании Applied Nanotools могут изготавливать устройства толщиной до 0.1 мм и меньше. Стандартные размеры рамок составляют 5 мм x 5 мм, а толщина мембраны может составлять до 50 нм, тогда как толщина 100 нм идеальна для энергий выше 5 кэВ. Также компания предлагает мембраны из карбида кремния для тех, кому требуются мембраны с длительным сроком службы.

        XY-платформа для зонной пластины/выравнивания центра

        Специальная XY платформа позволяет выполнять микровыравнивание центрального упора и зонной пластины, а также позволяет установить возможную защиту от взрыва. Внешние размеры предметного платформы составляют 19 мм в ширину, 19 мм в высоту и 5.1 мм в глубину. Он изготовлен из легкого алюминия. Предусмотрены резьбовые отверстия M2 для прямого крепления к любым существующим экспериментальным установкам.

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
