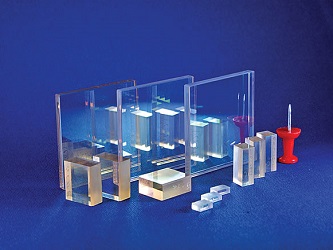

Зеркала BragGrate™ - это отражающие объемные брэгговские решетки, сформированные в объеме силикатного стекла. Такие элементы используют для выбора моды и стабилизации длины волны диодных лазеров. Зеркала помещают в лазерные резонаторы для управления спектральными характеристиками излучения и терморегуляции. Управление модовой структурой лазерного излучения осуществляется за счет селекции продольных мод с полосой пропускания менее 20 пм и заданной длиной волны, выставленной с точностью 0.1 – 0.5 нм. Зеркала BragGrate™ характеризуются рекордно низкой поглощающей способностью и рассеянием, что позволяет им выдерживать высокую оптическую плотность излучения до 10 Дж/см2. Также данные особенности приводят к уменьшению сдвига длины волны лазера, который происходит в результате нагрева активного элемента до 5 пм/К при длине волны излучения 532 нм.
Особенности:
- Работа с излучением высокой мощности: более 1 кВт;
- Выдерживают воздействие энергий до 5 Дж/см2;
- Низкий уровень потерь мощности излучения;
- Неограниченный срок службы: (ухудшение параметров за 10 лет не зарегистрировано)
- Сужение спектральной линии излучения лазера до 20 пм;
- Высокая термостойкость;
- Устойчивы к воздействиям окр. среды;
- Характеристики не зависят от поляризации излучения;
- Пучок с расходимостью, близкой к определяемой дифракционным пределом.
Применения:
- Селекция продольных и поперечных мод в резонаторе лазера;
- Твердотельные лазеры
- Лазерные диоды высокой мощности;
- Спектроскопия;
- Волоконные лазеры;
- Радары, ЛИДАРы, и т.д.
Спецификация:
|
Параметр |
Значения |
|
Дифракционная эффективность |
3-99.7% |
|
Ширина полосы |
20 пм - 20 нм |
|
Диапазон длин волн |
320-2700 нм |
|
Толщина решетки |
0.50-20 мм |
|
Апертура |
до 35×35 мм2 |
|
Угловая селективность |
1-100 мрад |
|
Углы падения |
0-45 град |
|
Угол наклона решетки к поверхности |
0-10 град |
|
Потери на поглощение/рассеяние |
<2% |
|
Центральная длина волны |
405, 78X, 8XX, 9XX, 10XX, 15XX, 19XX нм |
