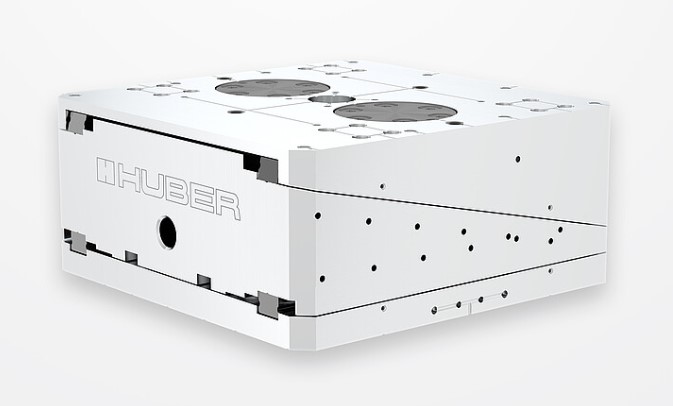

Компания АЗИМУТ ФОТОНИКС предлагает Z-трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Преобразование горизонтального движения в вертикальное с помощью прецизионного клинового привода с четырьмя линейными шариковыми направляющими;
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ (например, с 5102.10, 5203.10, 5202.10);
- Использование пластиковых направляющих с низким коэффициентом трения высокоточных направляющих стоек обеспечивает оптимальную точную регулировку благодаря высокой воспроизводимости минимального расстояния шага системы;
- Использование устойчивых к нагрузкам высокоэластичных материалов гарантирует высокую стабильность системы и долгий срок службы;
- Высокоточный трапециевидный шпиндельный привод со сглаженным и закаленным шпинделем (самоблокирующийся);
- Прочные поверхности благодаря гальваническому анодированию;
- Две прецизионные конфигурации.
Индивидуальная модульная настройка:
- От базовой модели до high-end системы;
- К многоосевым системам;
- С шаблоном отверстий по индивидуальному заказу.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
10 |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
0.345 |
|
Разрешение (мкм, 400 шагов/об): |
0.86 |
|
Макс. нагрузка (Н) |
3500 |
|
Мин. крутящий момент (Нм) |
0.4 |
|
Вес (кг) |
2 |
Конфигурации точности:
|
Параметр |
Значение |
||
|
X1 |
XE |
||
|
Точность [мкм]: |
(+/-) |
2 |
По запросу |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
1 |
По запросу |
|
Ошибка реверсирования [мкм]: |
3 |
По запросу |
|
|
Плоскостность [мкм]: |
(+/-) |
2 |
2 |
|
Прямолинейность [мкм]: |
(+/-) |
2 |
2 |
|
Изгиб ["]: |
(+/-) |
2 |
2 |
|
Шаг ["]: |
(+/-) |
2 |
2 |
|
Кручение ["]: |
(+/-) |
2 |
2 |
Максимальная нагрузка:
Общее утверждение о максимальной нагрузке и крутящем моменте невозможно для эксцентричных сил из-за множества различных конфигураций.
Тем не менее, инженеры компании с удовольствием рассчитают максимальную грузоподъемность для вашего конкретного применения.

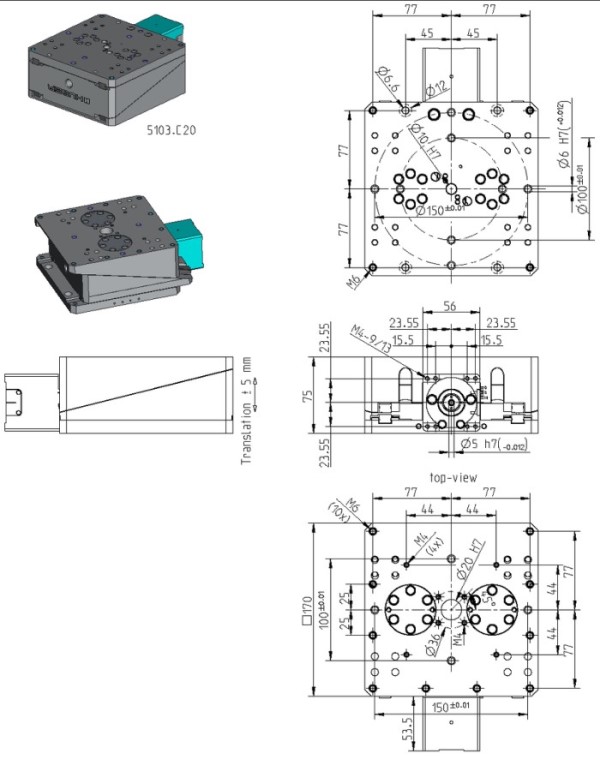

Габариты:
