QUBIG предлагает ячейки Поккельса с кристаллами KD*P, RTP, LT, GaAs и BBO для модуляции добротности лазерных резонаторов, модуляции добротности лазеров с синхронизацией мод, инжекции и вывода лазерных импульсов в и из регенеративных усилителей и прерывателей луча.
В дополнение к этому компания QUBIG предлагает генераторы высоковольтных импульсов и системы линейных усилителей, которые отвечают высоким требованиям, предъявляемым к новым квантовым технологиям, включая ультрахолодные атомы и однофотонное мультиплексирование.
|
|
|
Особенности: - Высокий коэффициент экстинкции; - Низкие вносимые потери; - Высокий порог повреждения; - Низкая емкость; - Высокое оптическое качество; - Компактный корпус;
- Доступны большие апертуры. |
Применения: · Импульсные операции: - Модуляция добротности; - Прерыватель пучка; - Устройство контроля частоты повторения импульсов.
· Аналоговые операции: - Контроль / стабилизация лазерной интенсивности; - Оптические решетки / дипольные ловушки;
- Поляризационная модуляция. |

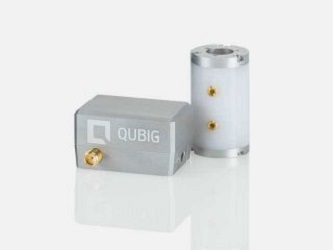

Ячейки Поккельса QUBIG:
|
Диапазон |
УФ 200 – 400 нм |
Видимый 370 – 650 нм |
Ближний ИК 630 – 1100 нм |
Коротковолновый ИК 1.0 - 3.0 мкм |
Средний ИК 3.1 – 4.5 мкм |
|
Модели |
PС - UV |
PС - VIS |
PС - NIR |
PС - SWIR |
PС - MWIR |
Ячейки Поккельса PС-UV:
|
Параметры |
PCxB - UV |
PCxD - UV |
|
Корпус |
QUBIG / цилиндрический |
цилиндрический |
|
Материал |
BBO |
DKDP |
|
Апертура (мм) |
2.6 | 3.6 |
8 | 10 | 12 | 15 |
|
Вольтаж @ 1064nm |
5600 | 7800 |
6800 |
|
Коэффициент экстинкции |
> 1000:1 |
> 2000:1 |
|
Емкость (пФ) |
3 |
6 - 10 |
|
Пьезоэлектрический «звон» |
Очень слабый |
Сильный |
|
Порог повреждения (при параметрах 10 нс, 10 Гц, 1064 нм) |
1 ГВт/см2 |
1 ГВт/см2 |
|
Восприимчивость к влаге |
гидроскопичный |
гидроскопичный |
|
Искажение волнового фронта |
λ/8 @ 633 нм |
λ/6 @ 633 нм |
|
Диапазон прозрачности (нм) |
190 - 2000 |
250 - 1200 |
|
Коэффициент поглощения (для 1064 нм) |
< 0.1%/см |
< 0.6%/см |
|
Коэффициент пропускания (для 532 нм) |
> 98% |
> 98% |
|
Размеры |
D1" x 48 мм |
max. D 30 x 44 мм |
Ячейки Поккельса PС-VIS:
|
Параметры |
PCxB - VIS |
PCxD - VIS |
PCxR - VIS |
|
Корпус |
цилиндрический |
цилиндрический |
QUBIG / цилиндрический |
|
Материал |
BBO |
DKDP |
RTP |
|
Апертура (мм) |
2.6 | 3.6 |
8 | 10 | 12 | 15 |
3 | 4 | 5 | 6 |
|
Вольтаж @ 1064nm |
5.6 | 7.8 |
6.8 |
1.2 | 1.6 | 2.0 | 2.4 |
|
Коэффициент экстинкции |
> 1000:1 |
> 2000:1 |
> 200:1 |
|
Емкость (пФ) |
3 |
6 - 10 |
5 |
|
Пьезоэлектрический «звон» |
Очень слабый |
Сильный |
Слабый |
|
Порог повреждения (при параметрах 10 нс, 10 Гц, 1064 нм) |
1 ГВт/см2 |
1 ГВт/см2 |
0.6 ГВт/см2 |
|
Восприимчивость к влаге |
гидроскопичный |
гидроскопичный |
негидроскопичный |
|
Искажение волнового фронта |
λ/8 @ 633 нм |
λ/6 @ 633 нм |
λ/6 @ 633 нм |
|
Диапазон прозрачности (нм) |
190 - 2000 |
250 - 1200 |
400 - 3000 |
|
Коэффициент поглощения (для 1064 нм) |
< 0.1%/см |
< 0.6%/см |
< 0.05%/см |
|
Коэффициент пропускания (для 532 нм) |
> 98% |
> 98% |
> 98% |
|
Размеры |
D1" x 48 мм |
max. D 30 x 44 мм |
40x40x40 см |
Ячейки Поккельса PС–NIR:
|
Параметры |
PCxB - NIR |
PCxD - NIR |
PCxR - NIR |
PCxT - NIR |
|
Корпус |
цилиндрический |
цилиндрический |
QUBIG |
QUBIG |
|
Материал |
BBO |
DKDP |
RTP |
LT |
|
Апертура (мм) |
2.6 | 3.6 |
8 | 10 | 12 | 15 |
3 | 4 | 5 | 6 |
3 | 5 |
|
Вольтаж @ 1064nm |
5.6 | 7.8 |
6.8 |
1.2 | 1.6 | 2.0 | 2.4 |
1.2 | 1.6 |
|
Коэффициент экстинкции |
> 1000:1 |
> 2000:1 |
> 200:1 |
> 100:1 |
|
Емкость (пФ) |
3 |
6 - 10 |
5 |
14 |
|
Пьезоэлектрический «звон» |
Очень слабый |
Сильный |
Слабый |
Сильный |
|
Порог повреждения (при параметрах 10 нс, 10 Гц, 1064 нм) |
1 ГВт/см2 |
1 ГВт/см2 |
0.6 ГВт/см2 |
0.1 ГВт/см2 |
|
Восприимчивость к влаге |
гидроскопичный |
гидроскопичный |
негидроскопичный |
негидроскопичный |
|
Искажение волнового фронта |
λ/8 @ 633 нм |
λ/6 @ 633 нм |
λ/6 @ 633 нм |
λ/6 @ 633 нм |
|
Диапазон прозрачности (нм) |
190 - 2000 |
250 - 1200 |
400 - 3000 |
500 - 4000 |
|
Коэффициент поглощения (для 1064 нм) |
< 0.1%/см |
< 0.6%/см |
< 0.05%/см |
< 0.5%/см |
|
Коэффициент пропускания (для 1064 нм) |
> 98% |
> 98% |
> 98% |
> 98% |
|
Размеры |
D1" x 48 мм |
max. D 30 x 44 мм |
40x40x40 см |
40x40x40 см |
Ячейки Поккельса PС – SWIR:
|
Параметры |
PCxB - SWIR |
PCxR - SWIR |
PCxT - SWIR |
|
Корпус |
цилиндрический |
QUBIG |
QUBIG |
|
Материал |
BBO |
RTP |
LT |
|
Апертура (мм) |
2.6 | 3.6 |
3 | 4 | 5 | 6 |
3 | 5 |
|
Вольтаж @ 1064nm |
5.6 | 7.8 |
1.2 | 1.6 | 2.0 | 2.4 |
1.2 | 1.6 |
|
Коэффициент экстинкции |
> 1000:1 |
> 200:1 |
> 100:1 |
|
Емкость (пФ) |
3 |
5 |
14 |
|
Пьезоэлектрический «звон» |
Очень слабый |
Слабый |
Сильный |
|
Порог повреждения (при параметрах 10 нс, 10 Гц, 1064 нм) |
1 ГВт/см2 |
0.6 ГВт/см2 |
0.1 ГВт/см2 |
|
Восприимчивость к влаге |
гидроскопичный |
негидроскопичный |
негидроскопичный |
|
Искажение волнового фронта |
λ/8 @ 633 нм |
λ/6 @ 633 нм |
λ/6 @ 633 нм |
|
Диапазон прозрачности (нм) |
190 - 2000 |
400 - 3000 |
500 - 4000 |
|
Коэффициент поглощения (для 1064 нм) |
< 0.1%/см |
< 0.05 %/см |
< 0.5%/см |
|
Коэффициент пропускания (для 1064 нм) |
> 98% |
> 98% |
> 98% |
|
Размеры |
D1" x 48 мм |
40x40x40 см |
40x40x40 см |
Ячейки Поккельса PС – MWIR:
|
Параметры |
PCxT – MWIR |
|
Корпус |
QUBIG |
|
Материал |
LT |
|
Апертура (мм) |
3 | 5 |
|
Вольтаж @ 1064nm |
5.6 | 7.8 |
|
Коэффициент экстинкции |
> 100:1 |
|
Емкость (пФ) |
14 |
|
Пьезоэлектрический «звон» |
Сильный |
|
Порог повреждения (при параметрах 10 нс, 10 Гц, 1064 нм) |
0.1 ГВт/см2 |
|
Восприимчивость к влаге |
негидроскопичный |
|
Искажение волнового фронта |
λ/6 @ 633 нм |
|
Диапазон прозрачности (мкм) |
0.5 - 4 |
|
Коэффициент поглощения (для 3 мкм) |
< 1%/см |
|
Коэффициент пропускания (для 3 мкм) |
> 95% |
|
Размеры |
40x40x40 мм |
Дополнительные опции:
|
|
1) Пятикоординатная подвижка для точной центрировки ячейки с излучением лазера; запас хода винтов 30 мм; для поляризационной оптики |
 | 2) Дополнительное специальное просветляющее покрытие с отражением <0.05% для выбранной длины волны. |
|
|
3) Пятикоординатная подвижка для точной центрировки модулятора с осью излучения лазера. |
