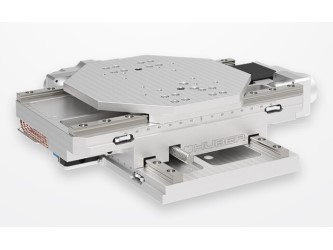

Компания АЗИМУТ ФОТОНИКС предлагает XY-трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ (например, с 5104.B20);
- Высокоточный шариковый шпиндель (доступны две прецизионные конфигурации) или опциональный шпиндель с гладкой и закаленной резьбой;
- Уменьшенные габариты за счет ременной передачи;
-Использование направляющих с низким коэффициентом трения приводит к оптимальной точной настройке благодаря высокой воспроизводимости минимального шага системы;
- 2-фазные шаговые двигатели в стандартной комплектации (опционально 5-фазные шаговые двигатели);
- Прочные поверхности благодаря гальваническому анодированию;
- Две прецизионные конфигурации.
Специальные версии:
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
±75 |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
2 |
|
Макс. нагрузка (Н) |
300 |
|
Мин. крутящий момент (Нм) |
0.25 |
|
Жесткость ["/Нм]: |
10 |
|
Вес (кг) |
4 |
Технические характеристики двигателя:
|
Параметр |
Значение |
|
Тип |
PK 244 |
|
Количество фаз |
2 |
|
Конфигурация сокета |
SUB D15 |
|
Шаги/оборот: |
200/400 |
|
Номинальный ток (А/фаза) |
1.2 |
|
Сопротивление (Ом/фаза) |
3.3 |
|
Удерживающий момент [Нм]: |
0.26 |
Конфигурации точности:
|
Параметр |
Значение |
||
|
X1 |
X2 |
||
|
Точность [мкм]: |
(+/-) |
50 |
15 |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
5 |
3 |
|
Ошибка реверсирования [мкм]: |
5 |
3 |
|
|
Плоскостность [мкм]: |
(+/-) |
15 |
15 |
|
Прямолинейность [мкм]: |
(+/-) |
10 |
10 |
|
Изгиб ["]: |
(+/-) |
15 |
15 |
|
Шаг ["]: |
(+/-) |
30 |
20 |
|
Кручение ["]: |
(+/-) |
20 |
20 |
Максимальная нагрузка:
Общее утверждение о максимальной нагрузке и крутящем моменте невозможно для эксцентричных сил из-за множества различных конфигураций.
Тем не менее, инженеры компании с удовольствием рассчитают максимальную грузоподъемность для вашего конкретного применения.

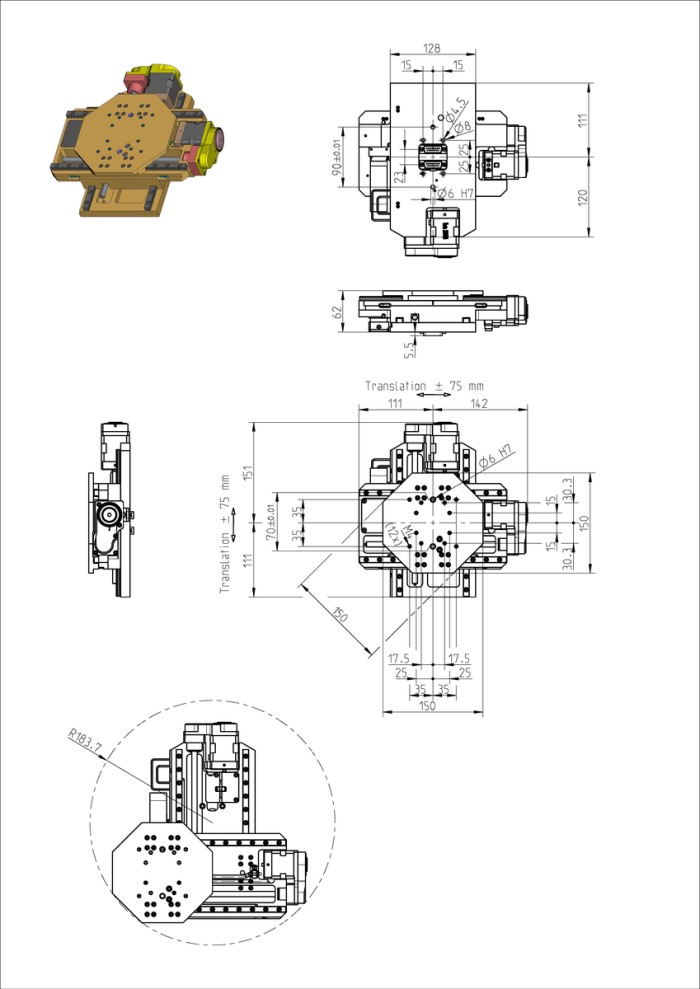

Габариты:
