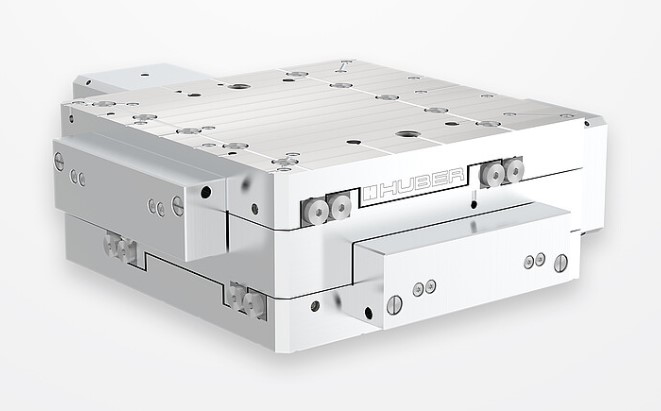

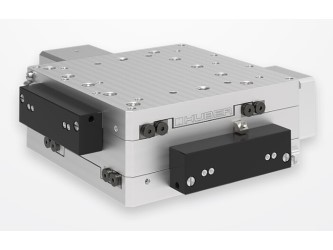

Компания АЗИМУТ ФОТОНИКС предлагает XY-трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Возможны многоосевые системы позиционирования за счет простой комбинации платформ;
- Высокоточный шпиндельный привод со сглаженным и закаленным шпинделем (самоблокирующийся);
- Износостойкая треугольная бронзовая гайка шпинделя;
- Установка приводного шпинделя без люфта;
- Использование направляющих с низким коэффициентом трения приводит к оптимальной точной настройке благодаря высокой воспроизводимости минимального шага системы;
- Использование устойчивых к нагрузкам высокоэластичных материалов гарантирует высокую стабильность системы и долгий срок службы;
- Прочные поверхности благодаря гальваническому анодированию;
- Три конфигурации точности (X2: значения по запросу).
Индивидуальная модульная настройка:
- От базовой модели до high-end системы;
- К многоосевым системам;
- С индивидуальным диапазоном хода.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
±25 |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
1 |
|
Макс. нагрузка (Н) |
500 |
|
Мин. крутящий момент (Нм) |
0.3 |
|
Жесткость ["/Нм]: |
3 |
|
Вес (кг) |
2.8 |
Конфигурации точности:
|
Параметр |
Значение |
||
|
X1 |
XE |
||
|
Точность [мкм]: |
(+/-) |
14 |
По запросу |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
5 |
По запросу |
|
Ошибка реверсирования [мкм]: |
4 |
По запросу |
|
|
Плоскостность [мкм]: |
(+/-) |
3 |
3 |
|
Прямолинейность [мкм]: |
(+/-) |
3 |
3 |
|
Изгиб ["]: |
(+/-) |
5 |
5 |
|
Шаг ["]: |
(+/-) |
6 |
6 |
|
Кручение ["]: |
(+/-) |
6 |
6 |
X2: значения по запросу.
Максимальная нагрузка:
Общее утверждение о максимальной нагрузке и крутящем моменте невозможно для эксцентричных сил из-за множества различных конфигураций.
Тем не менее, инженеры компании с удовольствием рассчитают максимальную грузоподъемность для вашего конкретного применения.

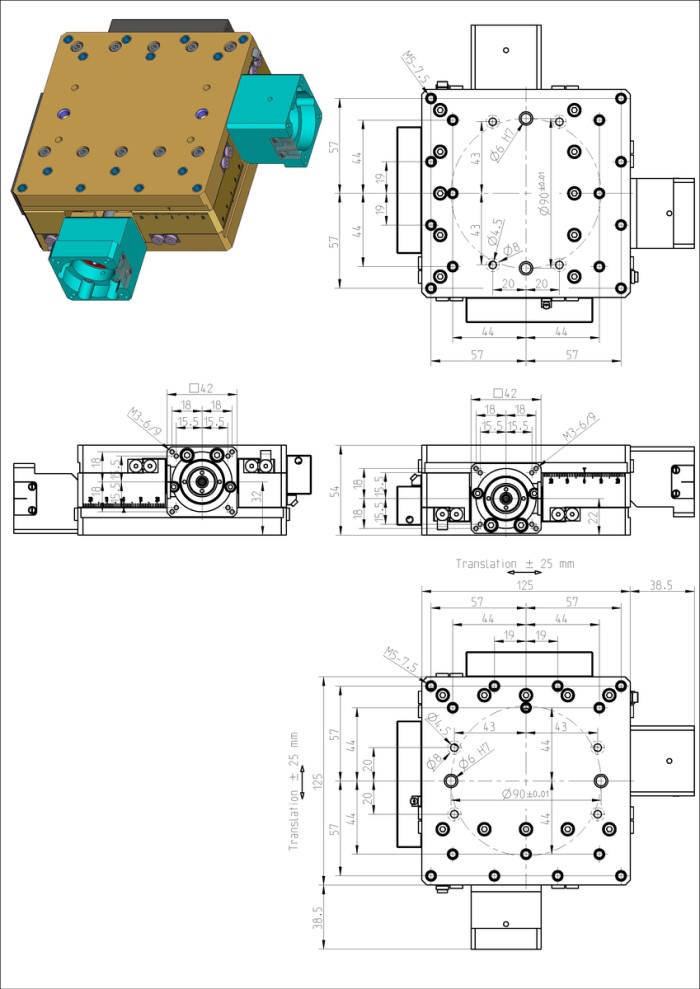

Габариты:
