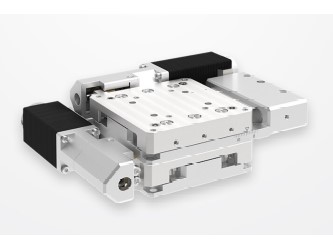

Компания АЗИМУТ ФОТОНИКС предлагает XY-трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Компактный линейный транслятор для позиционирования легких образцов или креплений;
- Оснащен шаговым двигателем Faulhaber или Oriental, размер фланца 20 мм
- Возможны многоосевые системы позиционирования за счет простой комбинации ступеней;
- Износостойкая треугольная бронзовая гайка шпинделя;
- Сглаженный и закаленный резьбовой шпиндель (самоблокирующийся);
- Прочные поверхности благодаря гальваническому естественному анодированию.
Индивидуальная модульная настройка:
- От базовой модели до high-end системы;
- К многоосевым системам;
- С индивидуальным диапазоном хода.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
±6 |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
0.5 |
|
Макс. нагрузка (Н) |
55 |
|
Мин. крутящий момент (Нм) |
0.02 |
|
Жесткость ["/Нм]: |
55 |
|
Вес (кг) |
0.7 |
Конфигурации точности:
|
Параметр |
Значение |
|
|
X1 |
||
|
Точность [мкм]: |
(+/-) |
6 |
|
Повторяемость (однонаправленная) [мкм]: |
(+/-) |
1 |
|
Ошибка реверсирования [мкм]: |
1 |
|
|
Плоскостность [мкм]: |
(+/-) |
4 |
|
Прямолинейность [мкм]: |
(+/-) |
4 |
|
Изгиб ["]: |
(+/-) |
3 |
|
Шаг ["]: |
(+/-) |
3 |
|
Кручение ["]: |
(+/-) |
3 |

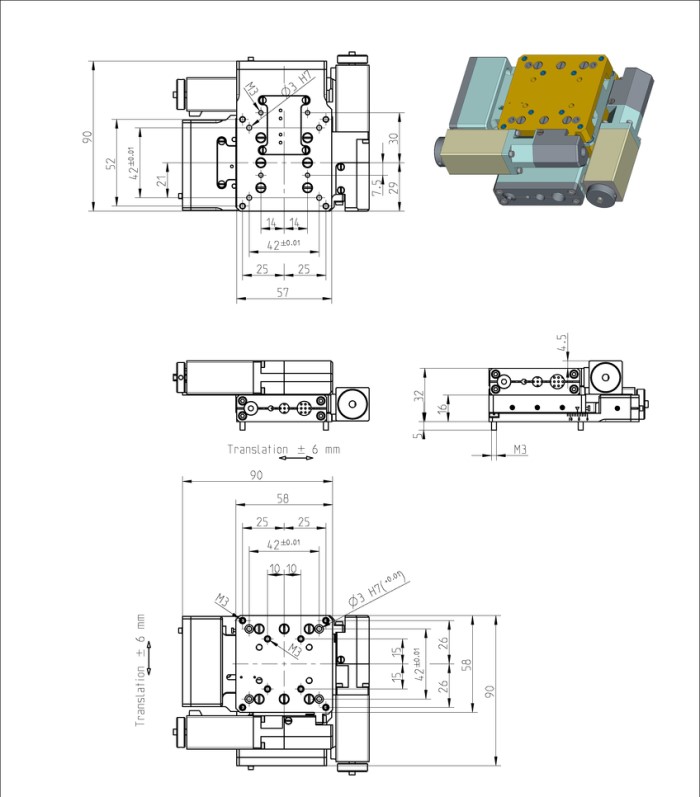

Габариты:
