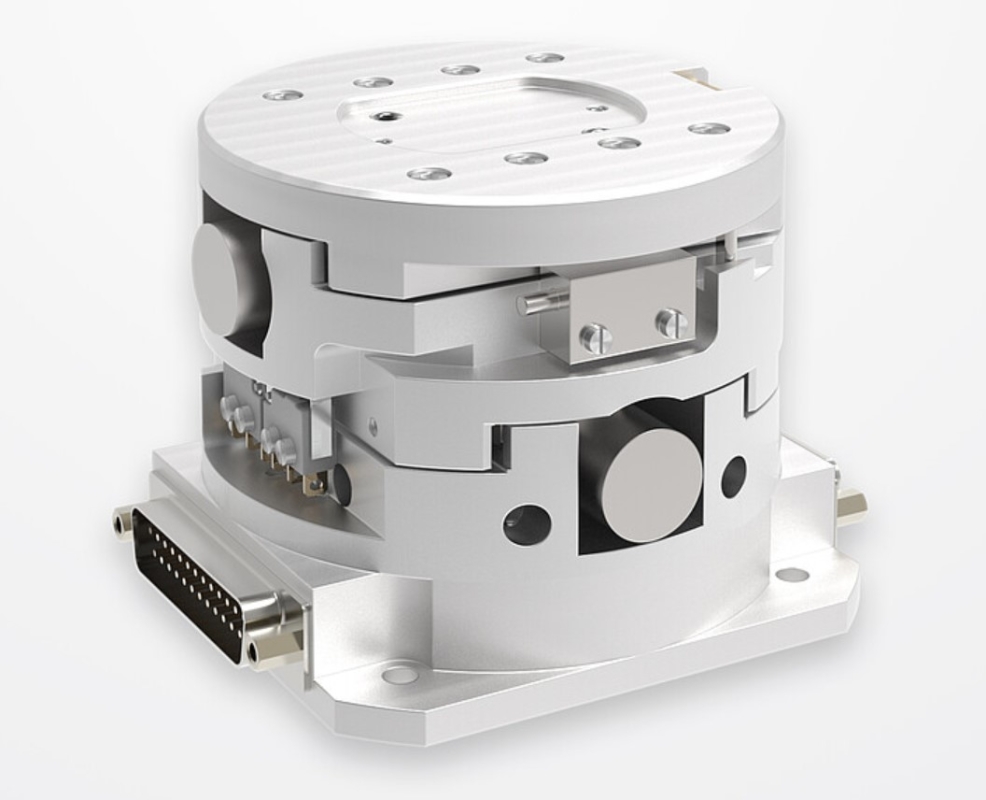

Компания АЗИМУТ ФОТОНИКС предлагает XY-трансляторы от компании Huber Diffraction. Трансляторы представлены в стандартной и вакуумной конфигурации.
Особенности:
- Основание и направляющая изготовлены из высокопрочного алюминия с низким напряжением;
- Привод шпинделя с гладкой и закаленной резьбой (самоблокирующийся);
- Износостойкая треугольная бронзовая гайка шпинделя;
- Использование направляющих с низким коэффициентом трения приводит к оптимальной точной регулировке благодаря высокой воспроизводимости минимального расстояния шага;
- Опциональный выбор шагового привода или двигателя постоянного тока;
- Переходник для крепления гониометрических головок серии 1000 в комплекте;
- Прочные поверхности благодаря гальваническому естественному анодированию.
Специальные версии:
- Подходит для вакуума;
- Немагнитная;
- С защитой от излучения;
- В черном варианте.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон хода (мм) |
±5 (обе оси) |
|
Материал основания / каретки |
Алюминий |
|
Шаг шпинделя (мм) |
0.5 |
|
Макс. нагрузка (Н) |
50 |
|
Мин. крутящий момент (Нм) |
0.2 |
|
Жесткость ["/Нм]: |
9 |
|
Вес (кг) |
3 |
Технические характеристики двигателя:
|
Параметр |
Значение |
|
Тип |
AM 1524 |
|
Количество фаз |
2 |
|
Конфигурация сокета |
Опционально |
|
Угол полного шага (°) |
15 |
|
Номинальный ток (А/фаза) |
0.25 |
|
Сопротивление (Ом/фаза) |
12.5 |
|
Редуктор коробки передач |
141:1 |
|
Тип коробки передач |
15/8, свободный ход |
Максимальная нагрузка:
Общее утверждение о максимальной нагрузке и крутящем моменте невозможно для эксцентричных сил из-за множества различных конфигураций.
Тем не менее, инженеры компании с удовольствием рассчитают максимальную грузоподъемность для вашего конкретного применения.

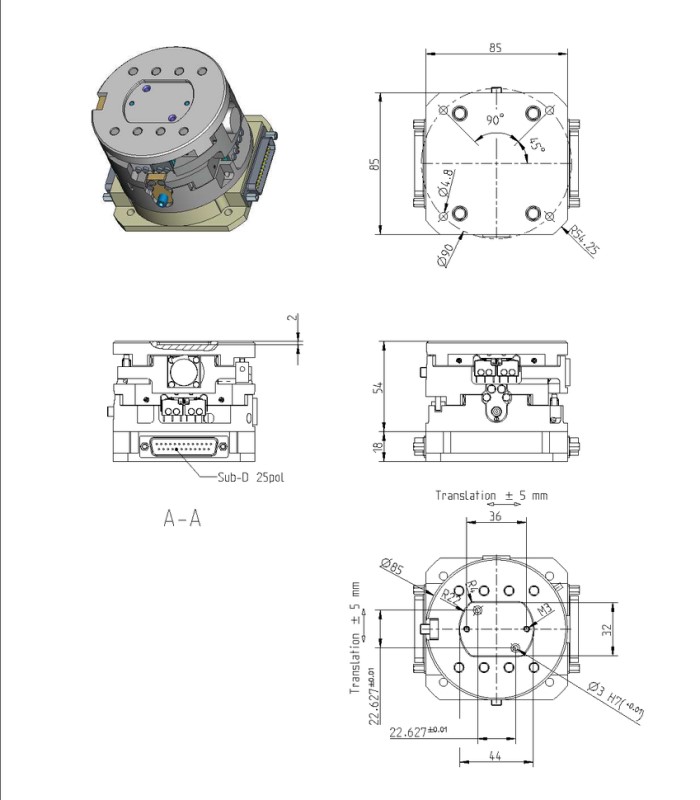

Габариты:
