Поставщик
|
QUBIG GmbH |
|
Типы изделий
|
драйверы |
|
Комплектующие для систем
|
драйверы |
QUBIG предлагает специальные высоковольтные (HV) драйверы, которые улучшают характеристики всех модуляторов, работающих на постоянном токе. Высокое напряжение при высокой частоте повторения, без потери высокой точности и стабильности, подчеркивают преимущества модуляторов QUBIG.
В зависимости от конкретных требований заказчик может выбирать между сверхвысокочастотными импульсными генераторами высокого напряжения с временем нарастания / спада до 4 нс. Высоковольтные линейные усилители QUBIG позволяют пользователям генерировать сигналы произвольной формы до 100 МГц.
Драйверы серии HVLA
|
Особенности: - Диапазон частот: постоянный ток до 100 МГц; - Максимумальное рабочее напряжение: до +/- 1,5 кВ; - Очень высокая скорость нарастания; - Компактный корпус; - Подходит для PS- и ПК-серий QUBIG (Pyton); - Прецизионный монитор напряжения и тока; - Работает в широкополосных режимах линейного усилителя, включая постоянный ток; - Особенности: высокая скорость нарастания; - Интерфейс Python; - Применение: Q-lock, контроль интенсивности. |
Применения: - PZT & MEMS датчики; - Электрооптическая модуляция; - Регулирование направленности при приёме или излучении; - Электронные микроскопы; - Ультраакустика; - Масс-спектрометрия. |
Технические характеристики драйверов HVLA:
|
Параметры |
HVLA:0.1-3000 |
HVLA:0.2-1500 |
HVLA:0.5-900 |
HVLA:1.0-450 |
HVLA:10-200 |
HVLA:100-100 |
|
Выходное напряжение (В) |
+/- 1500 |
+/- 750 |
+/- 450 |
+/- 225 |
+/- 100 |
+/- 50 |
|
Выходной ток (мА) |
+/-50 |
+/- 100 |
+/- 200 |
+/- 400 |
+/- 700 |
+/- 1000 |
|
Ширина полосы частот (-3 дБ) |
100 кГц @ 20 пФ |
200 кГц @ 20 пФ |
500 кГц @ 20 пФ |
1 МГц @ 20 пФ |
10 мГц @ 100 пФ |
100 мГц @ 5 пФ |
|
Нарастание |
400 |
200 |
100 |
100 |
100 |
50 |
|
Скорость нарастания выходного сигнала |
2кВ/мс @ 20 пФ |
1кВ/мс @ 20 пФ |
2кВ/мс @ 20 пФ |
2кВ/мс @ 20 пФ |
4кВ/мс @ 10 пФ |
100 В/нс @ 5 пФ |
|
Пульсация | шум (В) |
2 В |
2 В |
1 В |
1 В |
0.2 В |
0.05 В |
|
HV-контроль (В) |
+/- 3.75 |
+/- 3.75 |
+/- 4.5 |
+/- 2.25 |
+/- 1.0 |
+/- 1.0 |
|
Контроль |
Температурный, контроль выходного импульса, блокировка питания при пониженном напряжении |
Температурный, контроль выходного импульса, блокировка питания при пониженном напряжении |
Температурный, контроль выходного импульса, блокировка питания при пониженном напряжении |
Температурный, контроль выходного импульса, блокировка питания при пониженном напряжении |
Температурный, контроль выходного импульса, блокировка питания при пониженном напряжении |
Температурный, контроль выходного импульса, блокировка питания при пониженном напряжении |
|
Напряжение питания (В) |
24 |
24 |
24 |
24 |
24 |
24 |
|
Охлаждение |
Радиатор, водяное охлаждение |
Радиатор, водяное охлаждение |
Радиатор, водяное охлаждение |
Радиатор, водяное охлаждение |
Радиатор, водяное охлаждение |
Радиатор, водяное охлаждение |
|
Размеры (см3) |
180x90x65 |
180x90x40 |
180x90x40 |
180x90x40 |
120x90x40 |
120x90x40 |

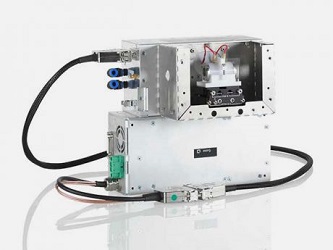

Драйверы серии HVPG
|
Особенности: - Максимальное напряжение: до 13 кВ; - Частота: средняя до 2 МГц, максимальная до 10 МГц; - Время нарастания / спада: до 4 нс / 4 нс; - HV по времени: 0 - ∞; - Напряжение питания: 24 В (постоянный ток). |
Применения: - Электрооптическая модуляция; - Блокировка режима; - Прерывистый импульс; - Сверхбыстрые лазеры в высокой частотой повторения импульсов; - Смена поляризации. |
Технические характеристики драйверов HVPG:
|
Параметры |
HVPG:1.0-4000 |
HVPG:1.0-1500 |
|
Выходное напряжение (кВ) |
0 – 4 |
0 – 1.5 |
|
Время нарастания / спада |
5 нс @ 4 кВ / 5пФ |
5 нс @ 1.5 кВ / 5пФ |
|
Максимальная частота |
средняя 1 МГц, разгон до 10 Мгц |
средняя 1 МГц, разгон до 10 Мгц |
|
Минимальное время включения (нс) |
40 (опционально 20) |
40 (опционально 20) |
|
Минимальное время выключения (нс) |
60 |
60 |
|
Задержка сигнала на выходе ВН (нс) |
45 |
45 |
|
Импульсный вход |
50Ωгм, SMC, 2-5В |
50Ωгм, SMC, 2-5В |
|
Напряжение питания (В) |
24 В +20% / -10% |
24 В +20% / -10% |
|
Потребляемая мощность (Вт) |
380 Вт @ 1 МГц, 4 кВ, 5 пФ |
100 Вт @ 1 МГц, 1.5 кВ, 5 пФ |
|
Охлаждение |
Водяное / активное воздушное |
Водяное / активное воздушное |
|
Размеры переключателя (мм3) |
205 x 103 x 80 |
170 x 70 x 60 |
|
Размеры источника (мм3) |
245 x 109 x 74 |
- |
Опции:
|
|
Внешний опорный генератор тактовых импульсов - внешний опорный вход; - частотный диапазон: DC - 100 МГц; - разъем: BNC, 50 Ом. |
