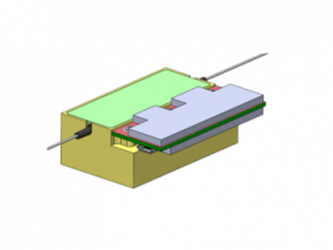

Высокоточные перестраиваемые аттенюаторы серии PVOA основаны на устройстве микро-электромеханической системы (MEMS), приводимой в действие быстрым пьезоприводом, имеющим встроенный высокоточный оптический датчик положения. Он имеет практически идеальные характеристики, не имеющие равных, такие как сверхнизкие вносимые потери 0.2 дБ, широкий диапазон пропускания от 200 до 2100 нм, сверхвысокую точность настройки / повторения 0.1 дБ, высокую оптическую мощность до 1 Вт и линейный отклик. После того, как значение затухания аттенюатора установлено, оно остается неизменным независимо от изменений окружающей среды и потери электроэнергии. Свет проходит через устройство через тонкий зазор с согласованным показателем преломления без каких-либо оптических покрытий. Он доступен для всех типов волокон с внешним диаметром 125 мкм. Волокна другого диаметра могут быть использованы по запросу.
Особенности:
- Диапазон длин волн 300 - 2500 нм;
- Диапазон изменения затухания 60-70 дБ;
- Волокно SM, PM, MM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед.измерения |
|
Длина волны |
300 |
2500 |
нм | |
|
Вносимые потери |
0.1 |
0.2 |
0.5 |
дБ |
|
Поляризационные потери |
0.1 |
0.3 |
дБ | |
|
Потери, зависящие от длины волны |
0.01 |
0.1 |
дБ | |
|
Диапазон затухания |
60 |
70 |
дБ | |
|
Повторяемость настроек затухания |
0.1 |
дБ | ||
|
Коэффициент экстинкции (для PM) |
19 |
25 |
28 |
дБ |
|
Поляризационная модовая дисперсия |
0.01 |
0.05 |
пс | |
|
Обратные потери |
55 |
дБ | ||
|
Время отклика |
3 |
20 |
мс | |
|
Оптическая мощность |
|
600 |
800 |
мВт |
|
Рабочая температура |
-5..75 |
°C | ||
|
Температура хранения |
-40..85 |
°C | ||
|
Размер корпуса |
40х25х10 |
мм | ||
Формирование артикула:
PVOA-A B C D E F G H
|
Символ |
Обозначение |
|
A: Конфигурация |
Пьезо |
|
Под заказ | |
|
B: Контроллер |
USB/I2C |
|
RS232 | |
|
Под заказ | |
|
C: Выключенное состояние |
Прозрачное |
|
Непрозрачное | |
|
Под заказ | |
|
D: Длина волны, нм |
350 |
|
488 | |
|
532 | |
|
650 | |
|
780 | |
|
850 | |
|
980 | |
|
1060 | |
|
1310 | |
|
1550 | |
|
2000 | |
|
Под заказ | |
|
E: Тип волокна |
SMF-28 |
|
SMF-28e | |
|
Corning XB | |
|
SM450 | |
|
SM600 | |
|
SM800 | |
|
SM2000 | |
|
HI780 | |
|
HI980 | |
|
HI1060 | |
|
PM400 | |
|
PM480 | |
|
PM630 | |
|
PM850 | |
|
PM980 | |
|
PM1310 | |
|
PM1550 | |
|
PM1950 | |
|
OM1 (MMF 62.5/125 мкм) | |
|
OM2 (MMF 50/125 мкм) | |
|
OM3 (MMF 50/125 мкм) | |
|
OM4 (MMF 50/125 мкм) | |
|
GIF50 (GIF 50/125 мкм) | |
|
GIF625 (GIF 62.5/125 мкм) | |
|
106/125 мкм | |
|
FG105LCA | |
|
FG50LGA | |
|
F: Тип покрытия |
Без покрытия |
|
900 мкм в кожухе | |
|
Под заказ | |
|
G: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ | |
|
H: Тип коннектора |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC | |
|
Под заказ |
